木混凝土板连接器
CTC

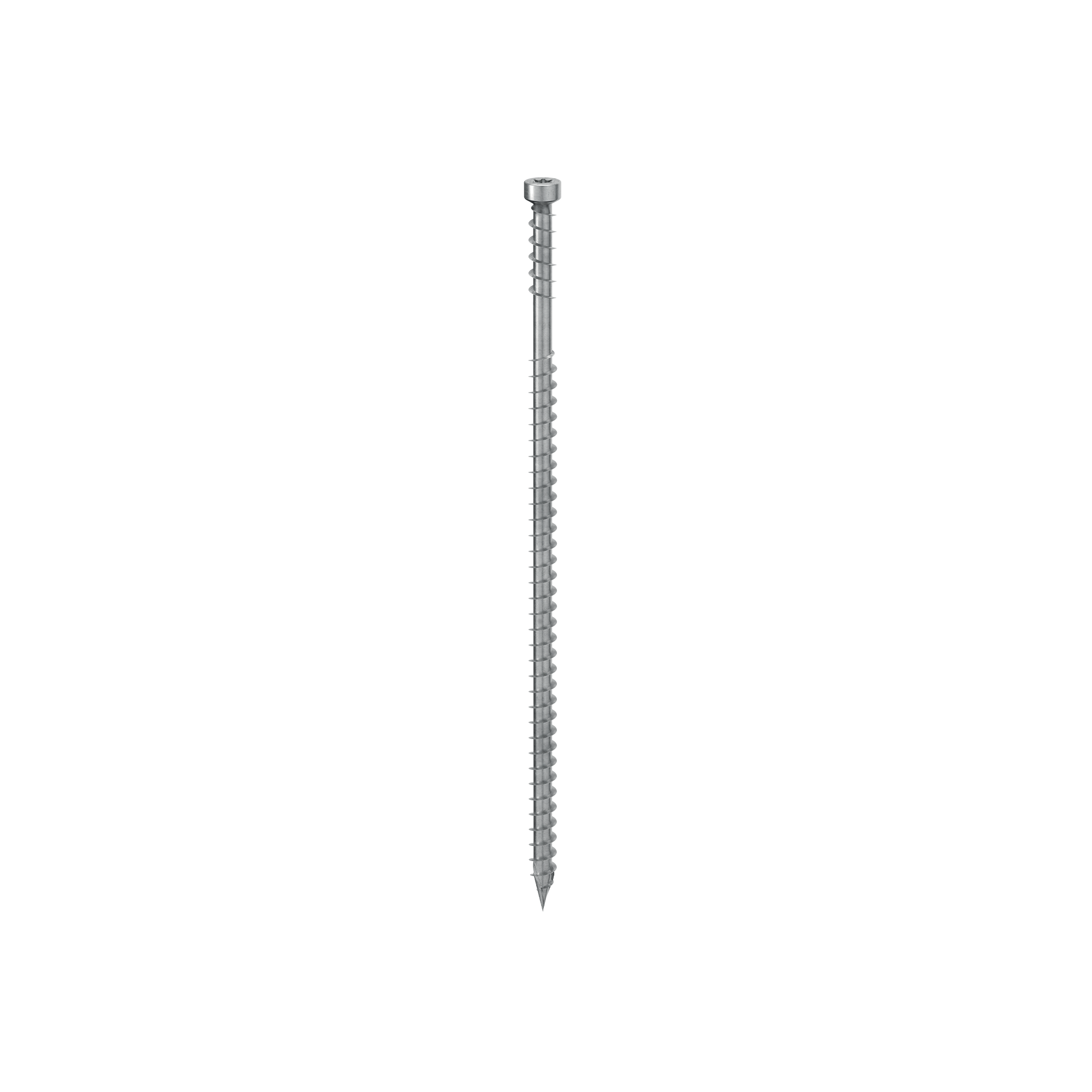

CTC 是用于木-混凝土复合楼板的连接器。它是一种经过认证的自钻型、可逆向、快速和非侵入性系统。
在新建筑的楼板和现有楼板的修复应用中都具有出色的静态和声学性能。

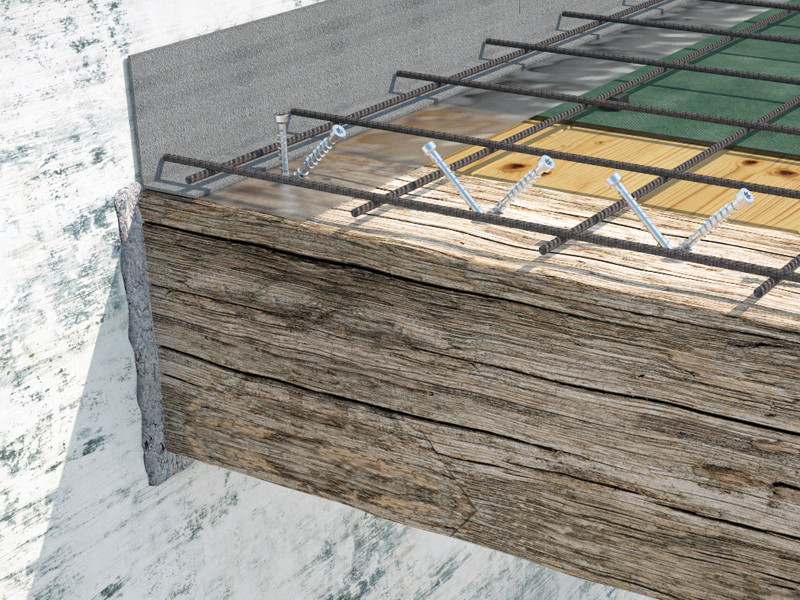

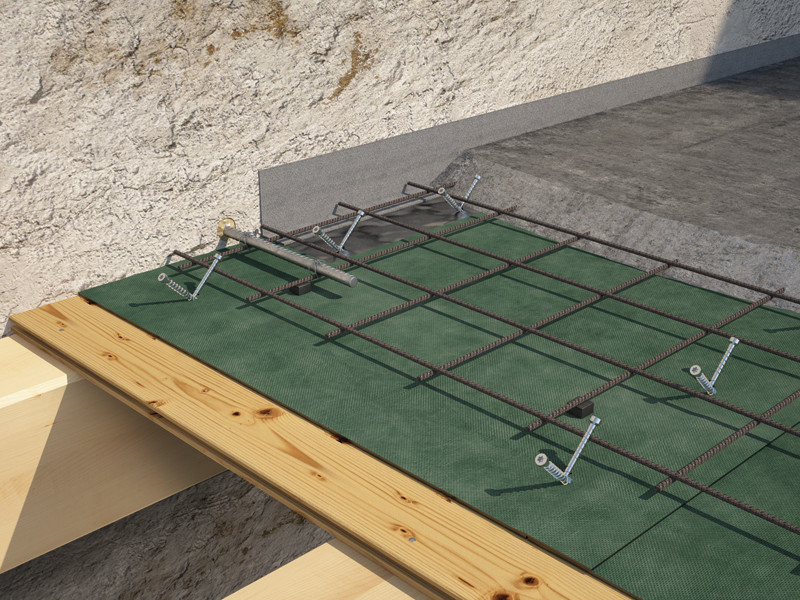

CTC,用于建造和修复木-混凝土复合楼板的连接器

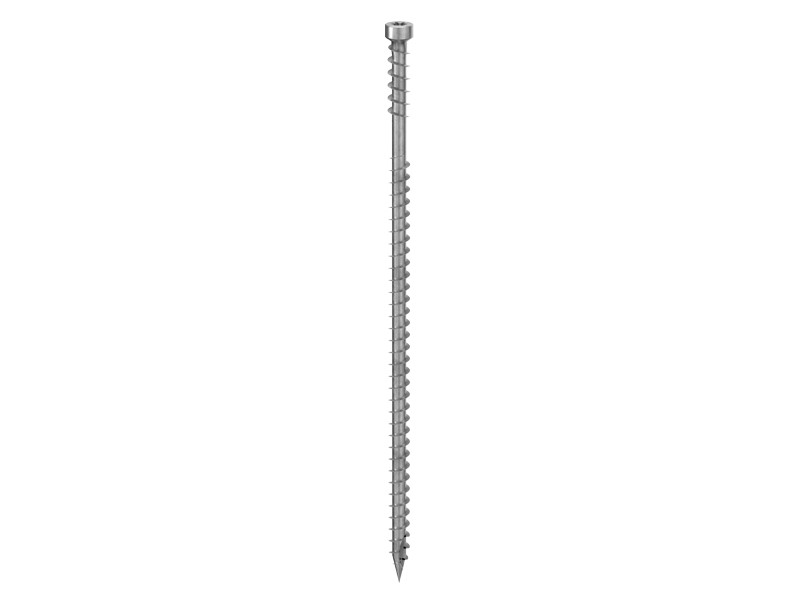

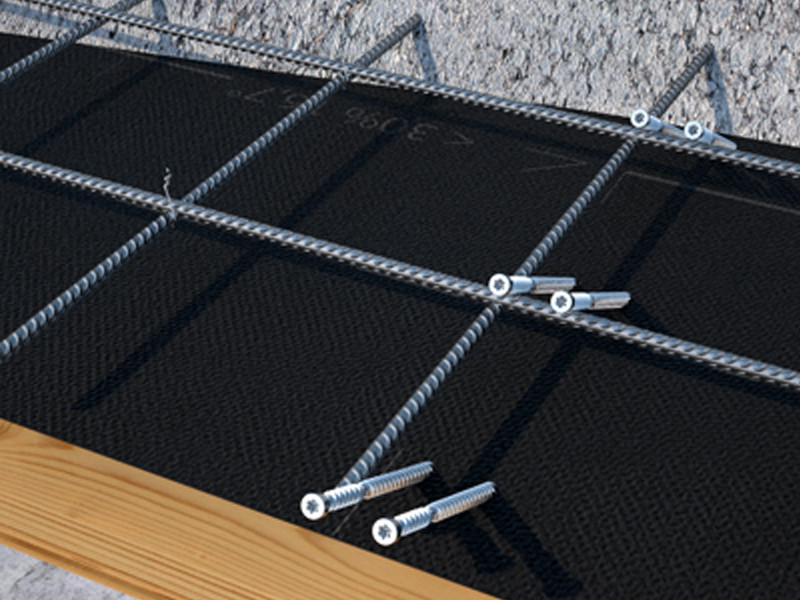

CTC 是根据 ETA-19/0244 具有特定 CE 认证的木-混凝土结构连接器。经过测试和计算,范围包括 45°和 30°连接器的平行和交叉排列,有或没有木板的情况。自钻尖端的特征在于带有一个凹槽和一个隐藏式圆柱头。

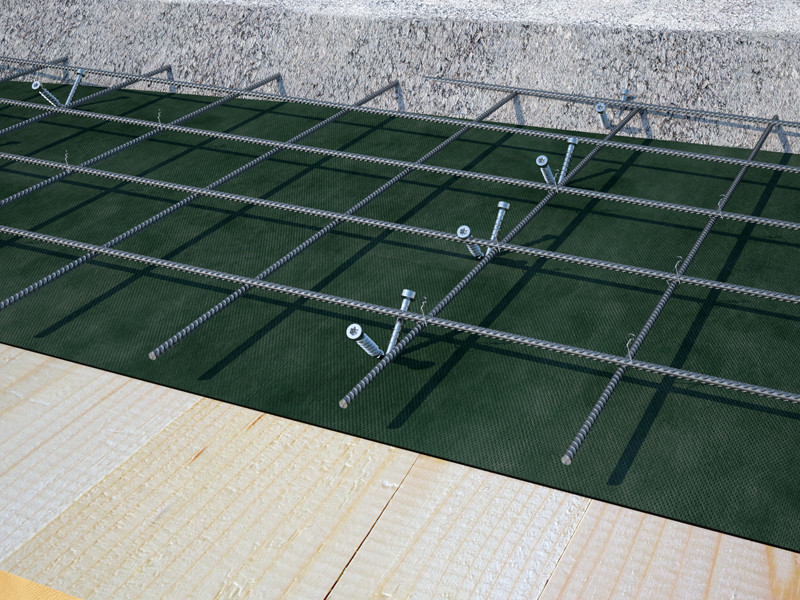

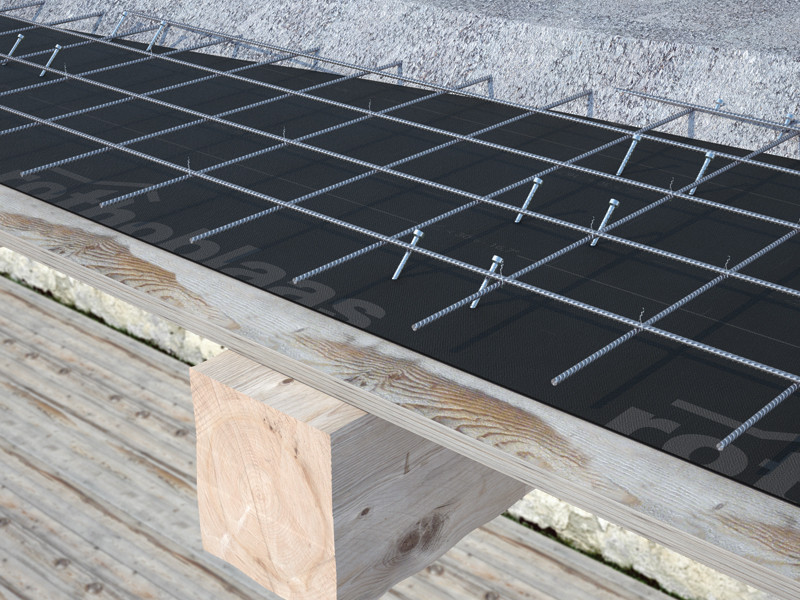

头下螺纹切边在安装过程中用作定位指示器,并且增加混凝土内部连接器的密封性。有两种直径(7 和 9 mm)和两种宽度(160 和 240 mm)可供选择,以优化固定点数量。硬度值经过计算,还包括存在蒸汽屏蔽帆布或隔音板的情况。CTC 还在高密度木材上经过认证、测试和计算。
木-混凝土结构中应用的特殊认证。采用镀锌碳钢制成,CTC 连接器设计用于木-混凝土复合楼板,经批准亦可以用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。
特点
文件
技术数据表 | |
---|---|
技术数据表 USA 🇺🇸 | |
ICC-ES Evaluation report USA | |
ICC-ES Listing report CANADA | |
ETA Certificate | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
CTC
CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
---|---|---|---|---|---|---|---|---|---|
CTC7160 | - | 7 | 160 | 110 | 0.28 | 6 1/4'' | 4 3/8'' | TX30 | 100 |
CTC7240 | - | 7 | 240 | 190 | 0.28 | 9 1/2'' | 7 1/2'' | TX30 | 100 |
CTC9160 | - | 9 | 160 | 110 | 0.36 | 6 1/4'' | 4 3/8'' | TX40 | 100 |
CTC9240 | - | 9 | 240 | 190 | 0.36 | 9 1/2'' | 7 1/2'' | TX40 | 100 |
