隔音材料,高性能弹性隔音型材

XYLOFON

木结构、钢结构或砖石结构的墙体的隔音处理是营造安静舒适环境的必备元素。
XYLOFON 是一种弹性型材,由于它能够从结构上解决噪音问题,因此可以保证最大程度的隔音效果。
它是根据 ETAEPD 环境影响标准认证的产品。

应用

• 经过测试和认证,可分隔建筑材料(界面层和物理隔断层)
• 适用于 CLT、LVL、钢材和混凝土

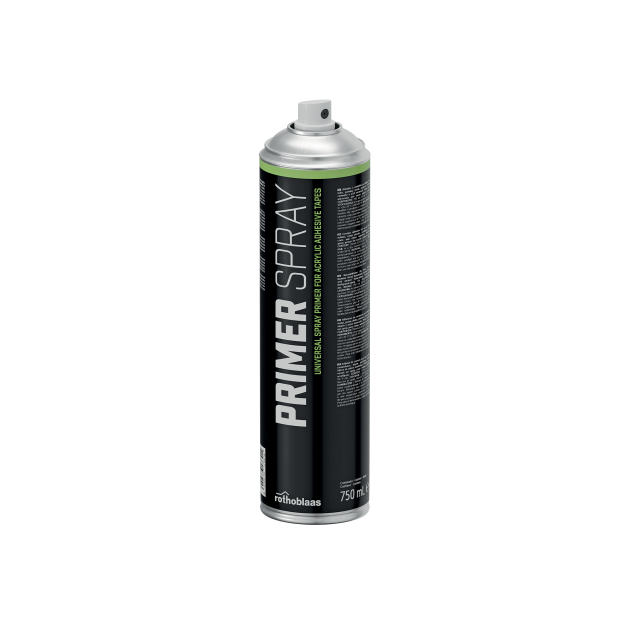

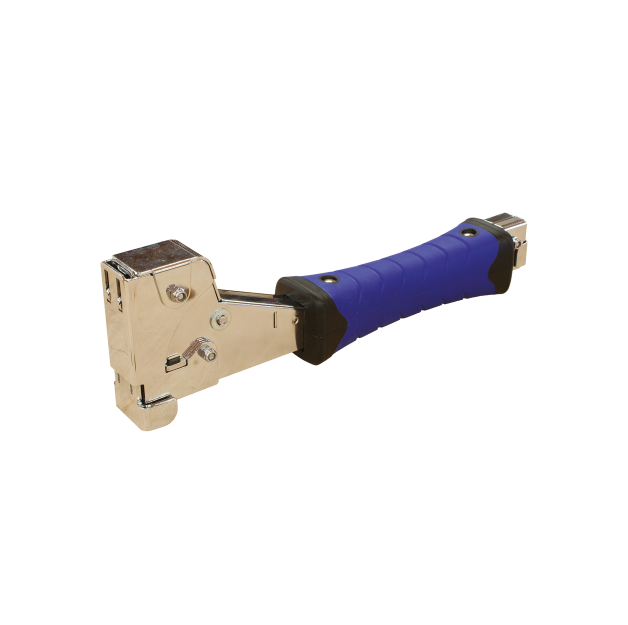

• 可以与钉枪、PRIMER SPRAY 和 DOUBLE BAND 搭配使用
• 产品可用于与直角托架连接的墙体和楼板的隔音

由于聚氨酯的单片式结构,XYLOFON 系列提供了出色的吸声效果,经测试,消声效果可达 6 dB15dB 以上。

视频

特性
• XYLOFON 由聚氨酯化合物制成,是一种单片式整体型材,可保持稳定性、弹性和持久防水性能
• 产品共有 6 种不同硬度的 6 种变体,能够承受各种负载而不影响设计选择,并允许在不影响静态稳定性的情况下控制变形
• 由博洛尼亚大学工业研究中心根据 EN ISO 10848 标准在 FLANKSOUND PROJECT中进行测试
• 还通过了苏黎世联邦理工学院的耐火性测试,无需使用额外的阻燃密封剂即可达到与 EI 60 耐火等级相同的性能
• 易于安装:可以使用最常用的建筑工具进行安装
• 在经过了一些列严格的监管程序后,产品根据 ETA-23/0061 进行了测试和认证

XYLOFON 的成分和生命周期可以在环境产品声明(EPD)中查阅。
产品不含有害物质。

如何选择合适的 XYLOFON?MYPROJECT 软件
为了使用 XYLOFON 对墙体进行有效隔音,必须选择具有最符合结构特性的隔音型材。得益于 MyProject 设计软件的声学模块,用户可以轻松计算各种结构(CLT、框架)隔音效果的数值。该软件功能:

• 设计不同频率的隔音效果
• 根据 EN ISO 12354 标准计算减振指数
• 计算 XYLOFON 弹性型材并将其配置在可打印的平面图,以便进行正确安装
• 计算框架结构和 CLT 结构的隔音解决方案
• 导入带尺寸和自动识别软件中墙体属性的 dxf 文件
• 打印计算过程和性能图表的完整技术报告

特点

Material Monolithic polyurethane mixture from 35 to 90 shore
Thickness 6,0 mm
Dimensions 80 to 140 mm strips
Applicable linear load from 2,0 to 630 kN/m
Acoustic performance ★ ★ ★ ★ ★
Stability over time ★ ★ ★ ★ ★

文件

技术数据表
聲學解決方案 - 技術手冊
ETA Certificate
Item specification
Soundproofing TEST REPORT
Environmental Product Declaration (EPD)

XYLOFON

CODE B
[mm]
L
[m]
s
[mm]
pcs.
XYL20050 50 3.66 6 1
XYL20080 80 3.66 6 1
XYL20090 90 3.66 6 1
XYL20100 100 3.66 6 1
XYL20120 120 3.66 6 1
XYL20140 140 3.66 6 1
XYL20160 160 3.66 6 1
XYL35080 80 3.66 6 1
XYL35090 90 3.66 6 1
XYL35100 100 3.66 6 1
XYL35120 120 3.66 6 1
XYL35140 140 3.66 6 1
XYL35160 160 3.66 6 1
XYL50080 80 3.66 6 1
XYL50090 90 3.66 6 1
XYL50100 100 3.66 6 1
XYL50120 120 3.66 6 1
XYL50140 140 3.66 6 1
XYL50160 160 3.66 6 1
XYL70080 80 3.66 6 1
XYL70090 90 3.66 6 1
XYL70100 100 3.66 6 1
XYL70120 120 3.66 6 1
XYL70140 140 3.66 6 1
XYL70160 160 3.66 6 1
XYL80080 80 3.66 6 1
XYL80090 90 3.66 6 1
XYL80100 100 3.66 6 1
XYL80120 120 3.66 6 1
XYL80140 140 3.66 6 1
XYL80160 160 3.66 6 1
XYL90080 80 3.66 6 1
XYL90090 90 3.66 6 1
XYL90100 100 3.66 6 1
XYL90120 120 3.66 6 1
XYL90140 140 3.66 6 1
XYL90160 160 3.66 6 1

Specifications

XYLOFON 20 - NEW
它是轻型结构和低负载系列的创新产品,具有 Mass Timber 的性能。
声学负载范围从 0,016 到 0,14 N/mm²,同样适用于框架建筑、屋顶和小面积楼板的隔音施工。
供应和安装 XYLOFON 20 高性能隔音弹性型材。

成分
聚氨酯化合物

性能
经测试的声学改进:Δl,ij(3): > 7 dB
最大适用载荷(降低 3 mm):1,25 N/mm²
声学负载范围:从 0,016 到 0,14 N/mm²

XYLOFON 35
适用于低载荷,如声学负载为 0,038 至 0,32 N/mm² 的结构中。
适合铺设在结构元件之间,因为它在两个元件之间形成了物理隔绝,从而避免了脚步声所引起的振动传递。
为了增加吸收振动能力,建议在木楼板下方和上方铺设型材。

将型材铺在墙体的上部,每隔 40/60 cm 用订枪固定。然后铺设楼板的水平面板,重复上述操作。

供应和安装 XYLOFON 35 高性能隔音弹性型材

成分
具有稳定不透水的单片式结构聚氨酯化合物(48h 后吸水率 <1%)。
性能极其稳定,不会随着时间的推移而变形。不含挥发性有机化合物或有害物质。

性能
经测试的声学改进:Δl,ij (3): 7,4 dB
最大适用载荷(降低 3 mm):3,61 N/mm²
声学负载范围:从 0,038 到 0,32 N/mm²

XYLOFON 50
适用于中等载荷和小型多层楼的底部,因为它可支持从 0,22 到 0,68 N/mm² 的声学负载。
与 XYLOFON 50 一样,它适用于木与木结构的安装。它可以防止脚步声引起的振动传递,特别是当其铺设在木楼板的下方和上方。
将型材铺在墙体的上部,每隔 40/60 cm 用订枪固定。
然后铺设楼板的水平面板,重复上述操作。

供应和安装 XYLOFON 50 高性能隔音弹性型材

成分
具有稳定不透水的单片式结构聚氨酯化合物。产品不含挥发性有机化合物或有害物质。性能极其稳定,不会随着时间的推移而变形。

性能
经测试的声学改进:Δl,ij (3): 10,6 dB
最大适用载荷(降低 3 mm):8,59 N/mm²
声学负载范围:从 0,22 到 0,68 N/mm²

XYLOFON 70
适用于中高载荷和多层楼的底部,因为它可支持从 0,49 到 1,5 N/mm² 的声学负载
非常适合吸收木地板结构的振动。
将型材铺在墙体的上部,每隔 40/60 cm 用订枪固定。
然后铺设楼板的水平面板,重复上述操作。

供应和安装 XYLOFON 70 高性能隔音弹性型材

成分
具有稳定不透水的单片式结构聚氨酯化合物(48h 后吸水率 <1%)。
性能极其稳定,不会随着时间的推移而变形。不含挥发性有机化合物或有害物质。

性能
经测试的声学改进:Δl,ij (3): 7,8 dB
最大适用载荷(降低 3 mm):11,1 N/mm²
声学负载范围:从 0,49 到 1,5 N/mm²

XYLOFON 80
适用于高载荷和多层楼的底部。最大适用负载为 19,51 N/mm²。
为了增加吸收振动能力,建议在木楼板下方和上方铺设型材。将型材铺在墙体的上部,每隔 40/60 cm 用订枪固定。
然后铺设楼板的水平面板,重复上述操作。
供应和安装 XYLOFON 80 高性能隔音弹性型材

成分
具有稳定不透水的单片式结构聚氨酯化合物(48h 后吸水率 <1%)。
性能极其稳定,不会随着时间的推移而变形。
产品不含挥发性有机化合物或有害物质。

性能
经测试的声学改进:Δl,ij (3): > 7 dB
最大适用载荷(降低 3 mm):19,51 N/mm²
声学负载范围:从 1,3 到 2,4 N/mm²

XYLOFON 90

适用于非常高的载荷和多层楼或塔楼的底部。最大适用负载为 29,87 N/mm²。
也适用于吸收 LVL 结构中的振动。
为了增加吸收振动能力,建议在木楼板下方和上方铺设型材。将型材铺在墙体的上部,每隔 40/60 cm 用订枪固定。然后铺设楼板的水平面板,重复上述操作。

供应和安装 XYLOFON 90 高性能隔音弹性型材

成分
具有稳定不透水的单片式结构聚氨酯化合物(48h 后吸水率 <1%)。
性能极其稳定,不会随着时间的推移而变形。产品不含挥发性有机化合物或有害物质。

性能
经测试的声学改进:Δl,ij (3): > 6 dB
最大适用载荷(降低 3 mm):29,87 N/mm²
声学负载范围:从 2,2 到 4,5 N/mm²
