沉头或六角头自攻螺钉

VGS

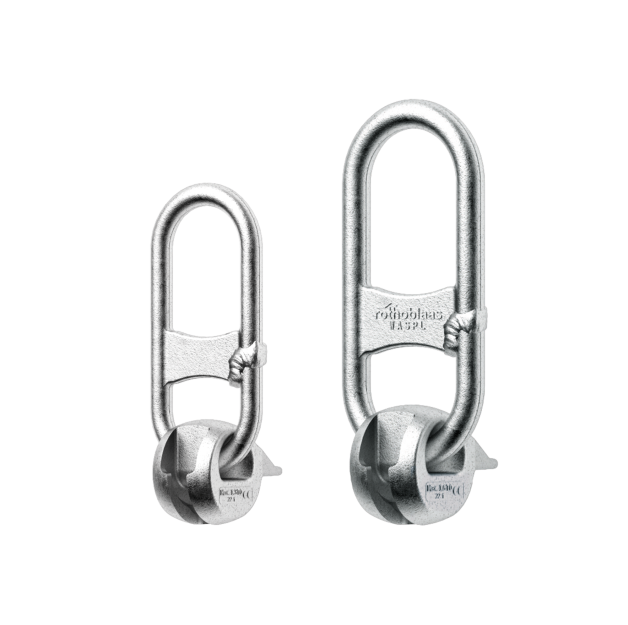

VGS 结构化全螺纹木螺钉,特别适合用于执行需要优异抗拉伸或抗滑动性能的连接。与 WASP 挂钩结合使用时,它可用作提升和运输系统。

VGS 木螺钉:在结构上使用时为您提供出色的强度和可靠性

VGS 木螺钉的特色在于深螺纹和高强度钢(fy,k = 1000 N/mm2),可保证出色的拉伸性能。经批准用于相对于纤维在任何方向上(α= 0°- 90°)受到应力的结构应用。 长度小于 600 mm 的喇叭头,非常适合用于板材或隐藏式加固;长度超过 600 mm 的六角头便于用电钻嵌入。

其数值经过测试、认证和计算,也适用于 Rothoblaas 标准金属板的连接。 完全不含六价铬。符合非常严格的化学物质监管法规(SVHC)。

可提供 REACH 信息。采用镀锌碳钢制成,理想用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。

特点

文件

技术数据表
导入部最小距离
技术数据表 USA
技术数据表 CANADA
技术数据表 JAPAN
ICC-ES Evaluation report
ETA Certificate
Item specification
File CAD
File BIM.ifc
File BIM.rfa

VGS Ø9

CODE d₁
[mm]
L
[mm]
TX pcs.
VGS9100 9 100 TX40 50
VGS9120 9 120 TX40 50
VGS9140 9 140 TX40 50
VGS9160 9 160 TX40 50
VGS9180 9 180 TX40 50
VGS9200 9 200 TX40 50
VGS9220 9 220 TX40 50
VGS9240 9 240 TX40 50
VGS9260 9 260 TX40 50
VGS9280 9 280 TX40 50
VGS9300 9 300 TX40 50
VGS9320 9 320 TX40 50
VGS9340 9 340 TX40 50
VGS9360 9 360 TX40 50
VGS9380 9 380 TX40 50
VGS9400 9 400 TX40 50
VGS9440 9 440 TX40 25
VGS9480 9 480 TX40 25
VGS9520 9 520 TX40 25
VGS9560 9 560 TX40 25
VGS9600 9 600 TX40 25
VGS_2D_v1_web

VGS Ø11

CODE d₁
[mm]
L
[mm]
TX SW pcs.
VGS1180 11 80 TX50 - 25
VGS11100 11 100 TX50 - 25
VGS11125 11 125 TX50 - 25
VGS11150 11 150 TX50 - 25
VGS11175 11 175 TX50 - 25
VGS11200 11 200 TX50 - 25
VGS11225 11 225 TX50 - 25
VGS11250 11 250 TX50 - 25
VGS11275 11 275 TX50 - 25
VGS11300 11 300 TX50 - 25
VGS11325 11 325 TX50 - 25
VGS11350 11 350 TX50 - 25
VGS11375 11 375 TX50 - 25
VGS11400 11 400 TX50 - 25
VGS11425 11 425 TX50 - 25
VGS11450 11 450 TX50 - 25
VGS11475 11 475 TX50 - 25
VGS11500 11 500 TX50 - 25
VGS11525 11 525 TX50 - 25
VGS11550 11 550 TX50 - 25
VGS11575 11 575 TX50 - 25
VGS11600 11 600 TX50 - 25
VGS11650 11 650 TX50 SW17 25
VGS11700 11 700 TX50 SW17 25
VGS11750 11 750 TX50 SW17 25
VGS11800 11 800 TX50 SW17 25
VGS11850 11 850 TX50 SW17 25
VGS11900 11 900 TX50 SW17 25
VGS11950 11 950 TX50 SW17 25
VGS111000 11 1000 TX50 SW17 25
VGS_2D_v2_web

VGS Ø13

CODE d₁
[mm]
L
[mm]
TX SW pcs.
VGS1380 13 80 TX50 - 25
VGS13100 13 100 TX50 - 25
VGS13150 13 150 TX50 - 25
VGS13200 13 200 TX50 - 25
VGS13250 13 250 TX50 - 25
VGS13300 13 300 TX50 - 25
VGS13350 13 350 TX50 - 25
VGS13400 13 400 TX50 - 25
VGS13450 13 450 TX50 - 25
VGS13500 13 500 TX50 - 25
VGS13550 13 550 TX50 - 25
VGS13600 13 600 TX50 - 25
VGS13650 13 650 TX50 SW19 25
VGS13700 13 700 TX50 SW19 25
VGS13750 13 750 TX50 SW19 25
VGS13800 13 800 TX50 SW19 25
VGS13850 13 850 TX50 SW19 25
VGS13900 13 900 TX50 SW19 25
VGS13950 13 950 TX50 SW19 25
VGS131000 13 1000 TX50 SW19 25
VGS131100 13 1100 TX50 SW19 25
VGS131200 13 1200 TX50 SW19 25
VGS131300 13 1300 TX50 SW19 25
VGS131400 13 1400 TX50 SW19 25
VGS131500 13 1500 TX50 SW19 25
