描述

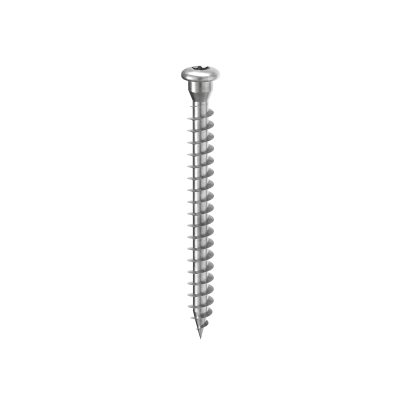

LBS，设计用于固定金属板的木螺钉

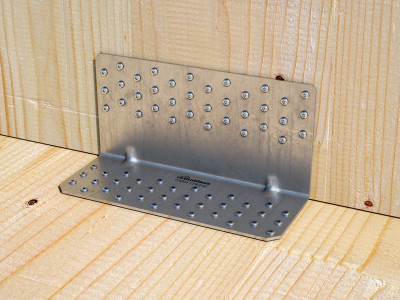

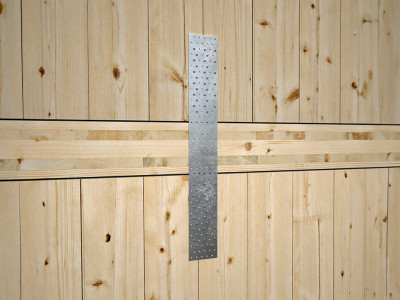

用于木 - 金属板连接的 LBS 木螺钉确保出色的抗剪强度值。可以根据欧洲规范 5 在具有厚金属板的木-钢连接情况下进行计算，薄金属板也是如此。其数值经过测试、认证和计算，也适用于 Rothoblaas 标准金属板的连接。

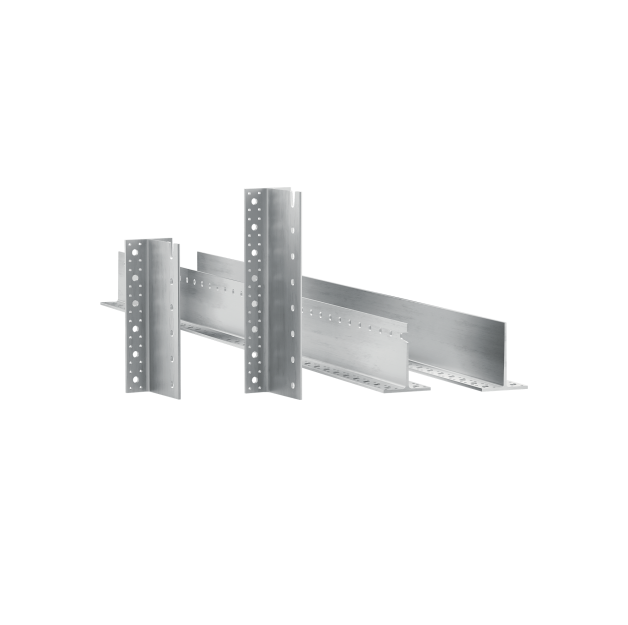

7 mm 直径版本是连接 ALUMAXI 隐藏式铝支架的理想选择。与标准相比，弯曲角度大 20°，根据 ETA 11/0030 认证。
SEISMIC-REV 循环测试根据 EN 12512 标准进行。采用镀锌碳钢制成，理想用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。
文件
-
技术数据表
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA Certificate
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
LBS
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBS525 | - | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 | |
| LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 | |
| LBS550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 | |
| LBS560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 | |
| LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 | |
| LBS760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBS780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBS7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
