抗拉板材
VGU PLATE T

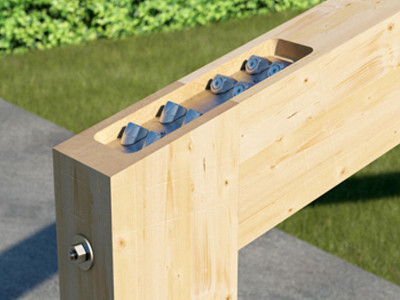

VGU PLATE T是一种抗拉板，使建造门框、花架和凉亭变得简单。与VGU垫圈和VGS螺钉结合使用，可将弯矩应力转移到梁柱节点中。
VGU PLATE T, 拉伸载荷作用下的二维多孔板

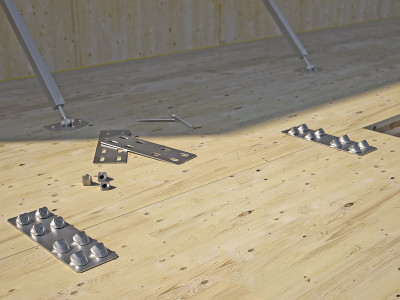

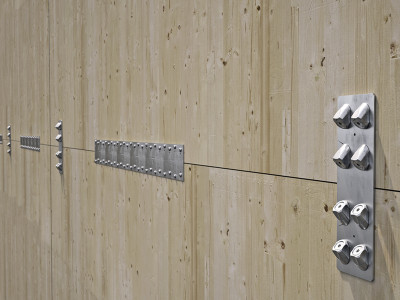

力矩节点被分解为VGU PLATE T板吸收的拉力作用和木材吸收的压缩作用，或者，由DISC FLAT隐蔽式连接件吸收。由于采用了45°布置的VGS PLATE T螺钉，可以转移高拉力。带有镀锌涂层的二维碳钢多孔板配有槽，用于容纳VGU垫圈，允许VGS螺钉以45°插入。适用于实木和层压木材、CLT和LVL，适用于环境等级1级和2级。
文件
| 技术数据表 | |
|---|---|
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |

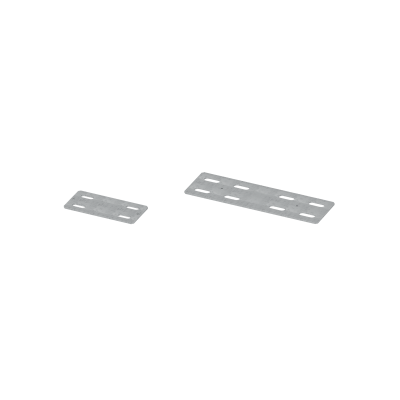

VGU PLATE T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| VGUPLATET185 | 88 | 185 | 3 | 1 |
| VGUPLATET350 | 108 | 350 | 4 | 1 |
