LOCK C

挂钩式木-混凝土隐藏连接件

LOCK C 是一款铝合金隐藏式连接件，用于构建易于安装的木-混凝土接头。该挂钩系统非常适合根据季节性要求对木梁进行快速拆除。

Contacts

描述
文件
代号和尺寸
相关产品

描述

LOCK C 是一款用于木-混凝土连接的钩板

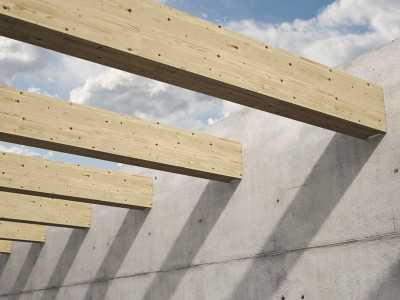

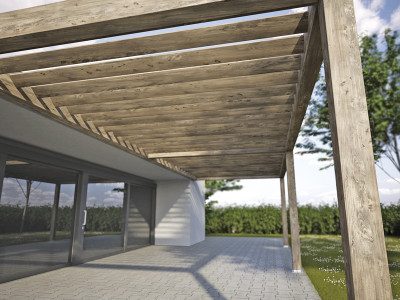

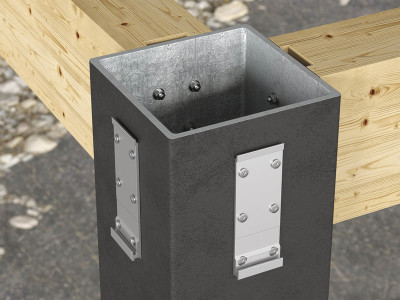

在混凝土侧通过螺旋锚栓紧固，在木侧用自钻螺钉紧固，因此可以在混凝土结构上快速安装。混凝土上的紧固件是隐藏式的。如果安装时不开槽，就会产生令人满意且美观的节点阴影。LOCK C 暗装板由铝合金制成，非常适合修复或翻新现有建筑以及在混凝土支架附近构建屋顶或凉亭。它由铝合金制成，可以用于实木和胶合木、CLT 和 LVL 上的木-混凝土抗剪接头。

文件

技术数据表

Choose a Language
LOCK: 连接器选择和耐久性指南

Choose a Language
ETA Certificate

Choose a Language
File CAD

Choose a Language
混凝土锚固文件

Choose a Language
File BIM.ifc

Choose a Language
File BIM.rfa

Choose a Language

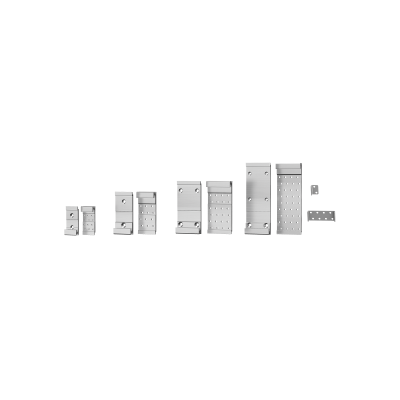

LOCK C

CODE	B [mm]	H [mm]	s [mm]	pcs.
LOCKC53120	52.5	120	20	25
LOCKC75175	75	175	22	12
LOCKC100215	100	215	22	8
LOCKC100290	100	290	22	10

LOCK STOP

CODE	B [mm]	H [mm]	s [mm]	pcs.	DOP
LOCKSTOP5	19	27.5	1.5	100	-
LOCKSTOP7	26.5	38	1.5	50	-
LOCKSTOP75	81	40	2.5	20
LOCKSTOP100	106	40	2.5	20
