房屋抗拉直角托架

WKR

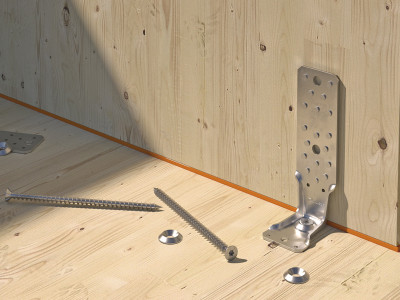

WKR 房屋抗拉直角托架,适合于木框架墙壁或 CLT 层压木梁抗拉连接。在需要普通抗拉强度的应用中,这种托架是一种经济、有效的解决方案。

其特点是加固的底座和一致的厚度,以确保对墙平面外的牵引力和外力具有良好的抵抗力。 使用化学、机械或可拧紧的锚固件固定到混凝土上。在木材上安装的认证,允许以传统方式使用穿孔螺杆、全螺纹 VGS 连接器或用于 HBS PLATE 压板螺钉固定到底座上。螺钉尤其适用于从一层到另一层的墙壁厚度变化的情况。

WKR 木质房屋抗拉直角托架,可确保多功能性和可靠性。

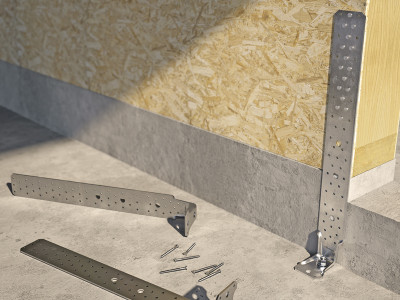

多种经过认证的对接方案和五种直角模式,可以安装在厚度达 370 mm 的垫料砂浆、根梁或混凝土路缘石上,始终为木框架墙壁或 CLT 层压木梁提供优化的解决方案。

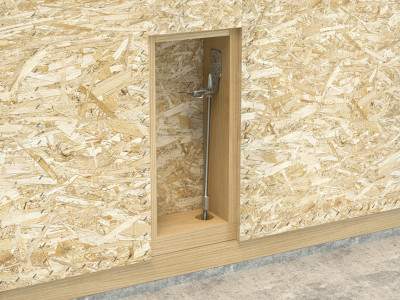

直角托架经过传统安装的认证,支脚放在地面上或在有间隙的情况下抬起,以满足最特殊的需求。在预制木墙上,可以将固定件预先安装在混凝土中,并将直角托架预先安装在木墙上。通过 MUT 6334 连接螺母和螺杆,可以完成连接并管理所有安装公差。

文件

技术数据表
ETA Certificate
File CAD
File BIM.ifc

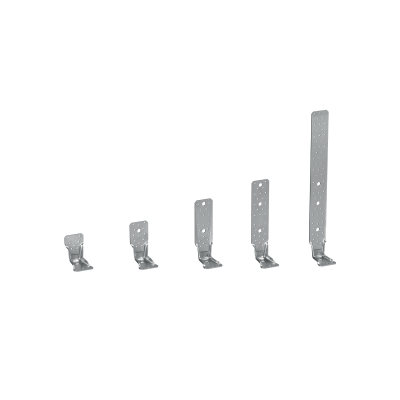

WKR

CODE H
[mm]
pcs.
WKR9530 95 25
WKR13535 135 25
WKR21535 215 25
WKR28535 287 25
WKR53035 530 10
