WHT PLATE T

用于木-木拉力载荷的板材

WHT PLATE T 系列是用于拉力载荷的板材，其中包括 3 种具有不同厚度、材质和高度的型号，用于提供不同水平的抗拉强度。非常适合用于多层建筑的 CLT 上，它们均经过计算并通过木-木接头的拉力载荷认证

Contacts

描述
文件
代号和尺寸
相关产品

描述

**WHT PLATE T 是一款适用于多层木建筑的高抗拉强度板材 **

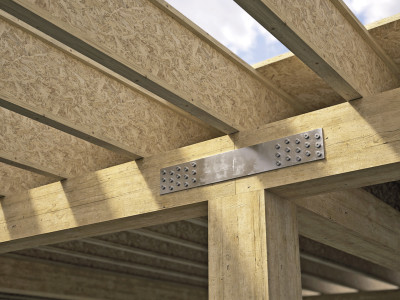

WHT PLATE T 木用板材具有大于 150 kN 的抗拉强度，是设计具有不同楼板厚度值的多层建筑的理想解决方案。该金属板与 HBS PLATE 或 HBS PLATE EVO 螺钉结合使用可提供最佳性能：上述螺钉头部具有轴肩并且厚度也增加了，从而可以完全安全、可靠地将板材固定在木材上。它们由光亮镀锌碳钢制成，通常用于构建 CLT、LVL、实木和胶合木面板和梁、框架结构（平台框架）以及木基面板的木-木接头。

文件

技术数据表

Choose a Language
File CAD

Choose a Language
File BIM.ifc

Choose a Language
File BIM.rfa

Choose a Language

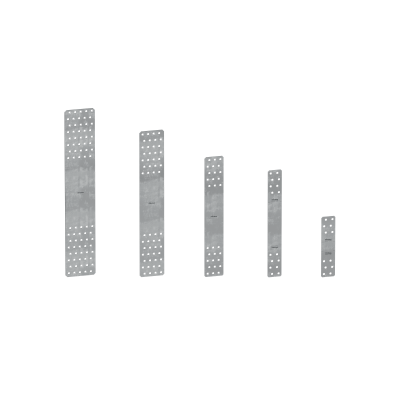

WHT PLATE T

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
WHTPT300	67	300	2	2 5/8''	11 3/4''	0.079	10
WHTPT530	67	530	2.5	2 5/8''	20 7/8''	0.098	10
WHTPT600	91	594	3	3 9/16''	23 3/8''	0.118	10
WHTPT720	118	722	4	4 5/8''	28 7/16''	0.157	5
WHTPT820	145	826	5	5 11/16''	32 1/2''	0.197	1
