用于木-混凝土拉力载荷的板材

WHT PLATE C

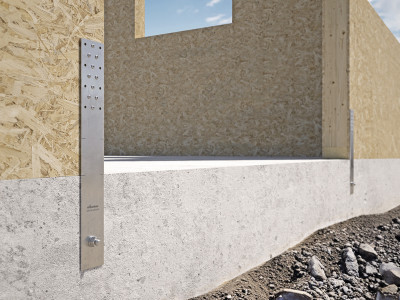

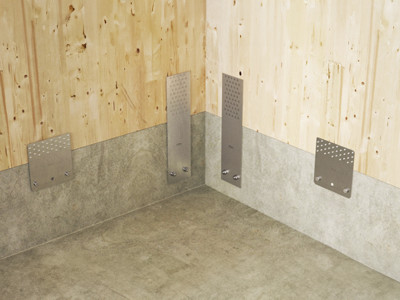

WHT PLATE C 木用板材非常适合构建 CLT 面板和框架结构与钢筋混凝土下部结构的连续抗拉接头。提供 2 个版本: WHT PLATE 440,适用于框架结构,而 WHT PLATE 540 适用于 CLT 面板结构。

**WHT PLATE C,一款用于木-混凝土抗拉接头的金属板材 **

高抗拉强度可优化所安装连接件的数量,确保节省大量时间。带 CE 标志的产品,预先计算/即用型强度值,同样适用于不同的路缘石厚度值。除了其自然功能外,它还特别适合用于解决需要将张拉荷载从木结构传递到混凝土结构的情况。

如果存在应力变化或找平层,则可使用预先计算的局部钉钉模式。它由光亮镀锌碳钢制成,非常适合 CLT、LVL、实木、胶合木、框架结构和木基面板等应用。

文件

技术数据表
File CAD
File BIM.ifc
File BIM.rfa

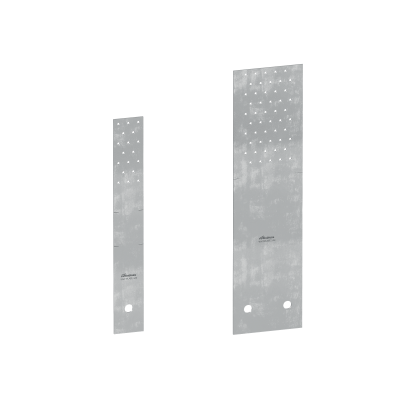

WHT PLATE C

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
WHTPLATE440 60 440 3 10
WHTPLATE540 140 540 3 10
