UP LIFT

用于木结构建筑加高铺设的系统

UP LIFT 从根本解决了在混凝土缘石上安装木墙时的公差问题，因为它允许在安装墙体后进行混凝土浇筑。

特性

传统上，钢筋混凝土缘石是在安装墙体之前施工的，但其几何公差与木墙的精度不相容，在现场可能出现问题，例如墙体与缘石边缘不对齐，安装面不平等等。

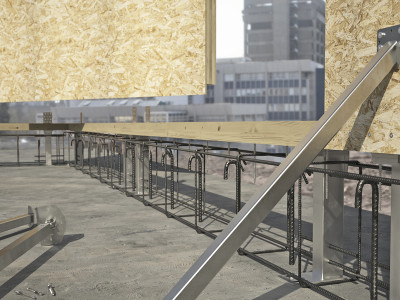

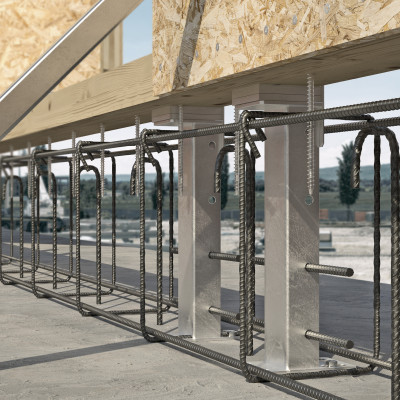

通过 UP LIFT 系统，可以在安装木墙后随后施工混凝土钢筋路缘，从而消除这些问题。木结构建筑的建造者在钢筋混凝土基座上预先设置 UP LIFT 支撑，然后将墙壁放置在这些支撑上方。组装木结构后，可以创建缘石，它充当传递木墙产生的压缩应力的元件。

UP LIFT 允许在钢筋混凝土缘石上安装木墙。加高铺设允许将墙体与地面隔离，从而实现最佳的耐久性。

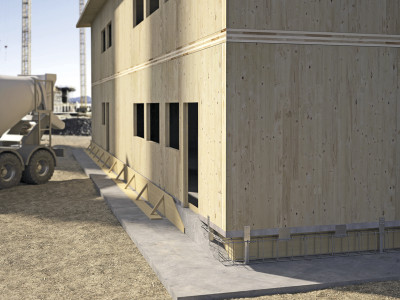

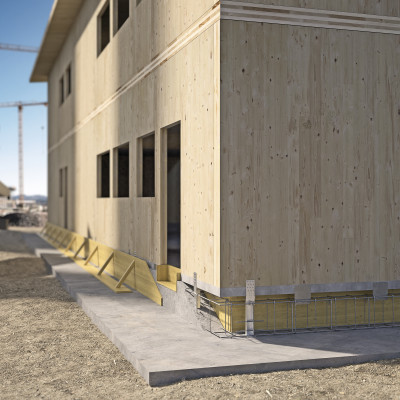

钢筋混凝土缘石是在木结构建筑建成后进行的，从而使墙壁在钢筋混凝土基座上的定位具有最大的自由度。

支撑件承受建筑物的重量，直到钢筋混凝土缘石完成为止，并抵抗地震或风力造成的拉力和剪力。

UP LIFT 用于将钢筋混凝土缘石上的木墙固定到地面。缘石是在木结构建筑建成后浇筑的。

UP LIFT 的固定可以使用 LBA 钉子、LBS 螺钉或 HBS PLATE 螺钉来完成。

UP LIFT 适合于：
• 木框架墙体
• CLT 和 LVL 板墙

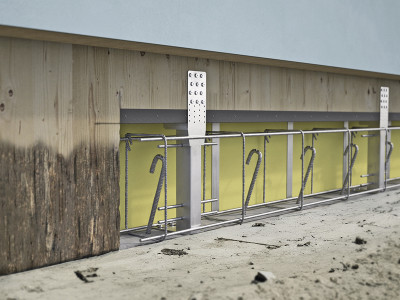

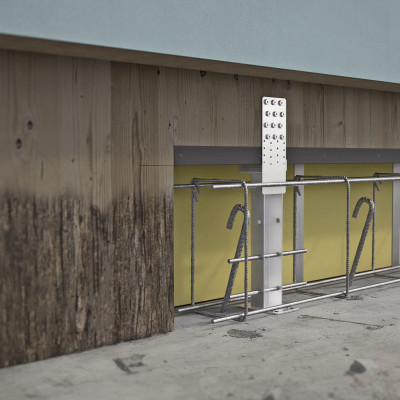

如果木墙因潮湿而损坏，可以使用 UP LIFT 作为结构修复的临时支撑，分段创建缘石，将受损部分的木墙切除，并逐渐用混凝土缘石替换，将木材与地面分开，保证木结构理想的耐用性。

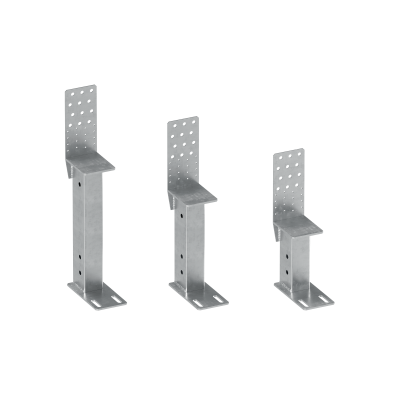

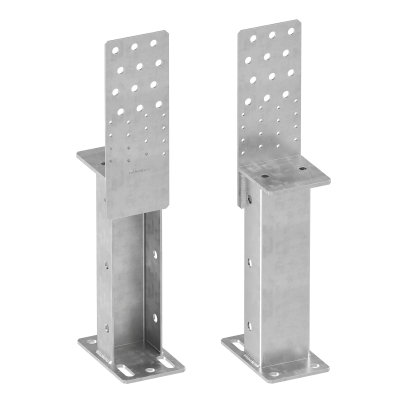

CODE	H [mm]	B [mm]	P [mm]	s [mm]	pcs.
UPLIFT200	200	100	128	3	1
UPLIFT300	300	100	128	3	1
UPLIFT400	400	100	128	3	1

CODE	description	L [mm]	pcs.
GIR451000	GIRAFFE ASSEMBLY SUPPORT 45° FIXED	1000	1
