抗剪和抗拉直角托架

TITAN V

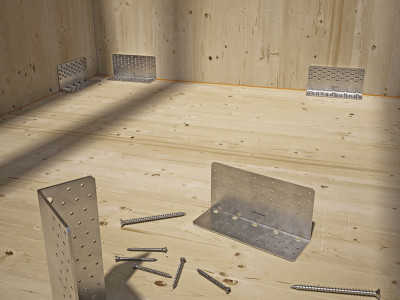

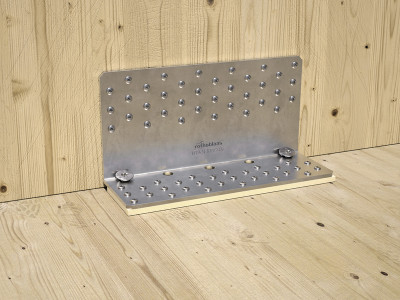

TITAN V 是一款木用直角托架,非常适合 CLT 上的木-木连接。全螺纹 VGS Ø11 倾斜螺钉提供出色的强度,可紧固不同厚度的层间墙体。

视频

**TITAN V 木用直角托架在一种具有出色的抗剪强度和抗拉强度的解决方案 **

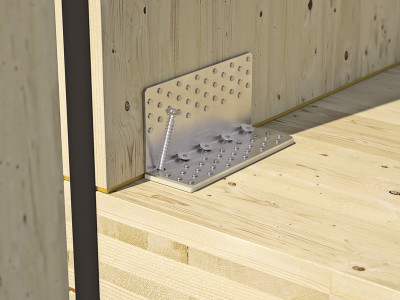

TITAN V 直角板是需要高抗剪强度和高抗拉强度解决方案的理想选择。是木-木接头的理想选择,即可作为墙体终端的压具,也可作为墙体边缘的抗剪直角托架。垂直法兰高度减小,便于将托架暗装在楼板中,从而在使用可见面板时达到美学要求的暗装效果。在木结构上,TTV 直角托架保证出色的抗拉强度(R1,k 高达 101,0 kN)以及抗剪强度(R2,k 高达 59,7 kN)。即使在局部紧固和插入声学型材的情况下,这些强度值也经过了计算、测试和认证。它由光亮镀锌碳钢制成,非常适合在 CLT、LVL、实木和胶合木上创建抗剪或抗拉的木-木接头。

文件

技术数据表
ETA Certificate
File CAD
File BIM.ifc
File BIM.rfa

TITAN V - TTV

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TTV240 240 83 120 4 10
