抗剪金属板
TITAN PLATE T
抗剪金属板

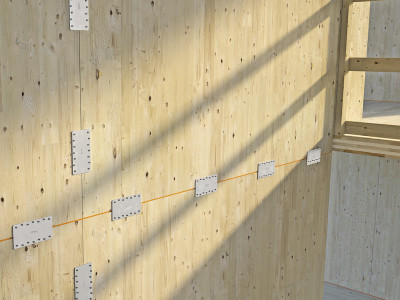

TITAN PLATE T是一系列用于受剪的金属板,非常适合创建木-木节点,例如木材平台梁与承重木板的连接。
TITAN PLATE T金属板,TITAN在木材上的强度

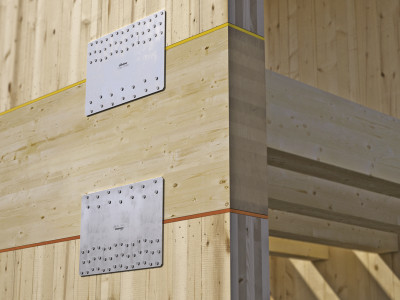

对实木、胶合木和CLT分别采用部分和全部扣件计算了钛板T板的抗剪强度。CE 标志,符合欧洲标准 EN 14545。此外,无论是 CLT 还是木框架结构,200 mm 版本都允许将基础中的平台梁(高度大于 8 cm)紧固到上部支撑板上。300 mm 版本经过专门设计,可以最大程度提高 CLT 结构的抗剪强度。

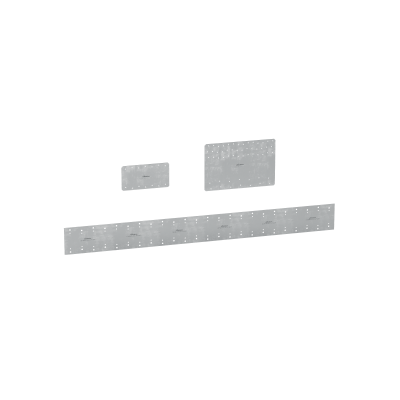

由镀亮锌碳钢制成的TITAN PLATE T二维穿孔板非常适合带有木板和横梁的木-木抗剪节点,适用于CLT、LVL、实木、胶合木和平台框架。
文件
技术数据表 | |
---|---|
File CAD | |
File BIM.ifc | |
File BIM.rfa |
TITAN PLATE TTP
CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
TTP200 | 200 | 105 | 3 | 10 |
TTP300 | 300 | 200 | 3 | 10 |
