用于木-混凝土剪力载荷的板材
TITAN PLATE C

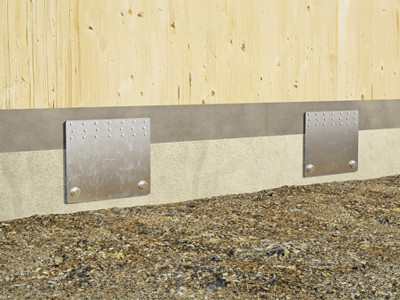

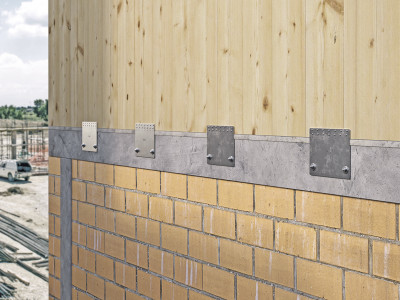

TITAN PLATE C 是一款用于剪力载荷的金属板,可用于 CLT 面板和框架面板与下部结构的连续接头。它通常是在混凝土或砖石和 CLT 面板等各构件之间制作附加层和扁平接头以及构建连续剪切接头的理想选择。提供 2 个版本。

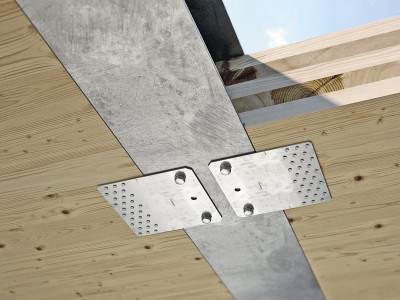

TITAN PLATE C 是一款冲孔板,非常适合构件附加层
TITAN PLATE C 板可以使用钉子或螺钉进行局部或整体紧固,也可以在存在垫层砂浆的情况下紧固。它提供多种紧固结构选择,是一款局部紧固和整体紧固以及纤维的水平或垂直方向均经过设计、计算和测试的解决方案,TITAN PLATE C 带有 CE 标志,符合 EN 14545 标准,提供 TCP300 型号,其厚度有所增加,是专门为 CLT 优化的。它由光亮镀锌碳钢制成,适合构建用于木面板或梁的木-混凝土抗剪接头,可用于 CLT、LVL、实木、胶合木、框架结构和木基面板上。
文件
技术数据表 | |
---|---|
Item specification | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |

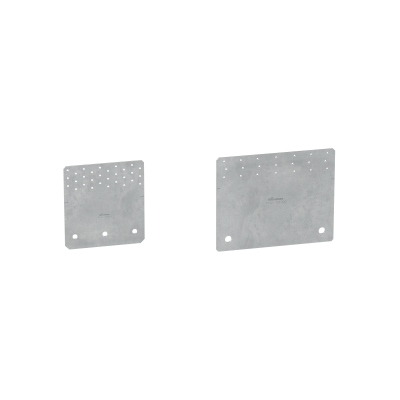

TITAN PLATE TCP
CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
TCP200 | 200 | 214 | 3 | 10 |
TCP300 | 300 | 240 | 4 | 5 |
