抗剪和抗拉直角托架
TITAN N

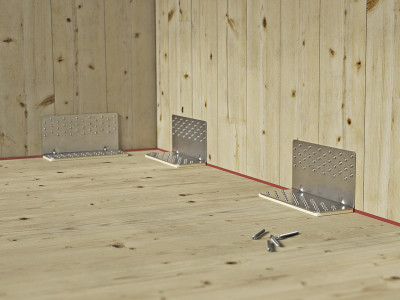

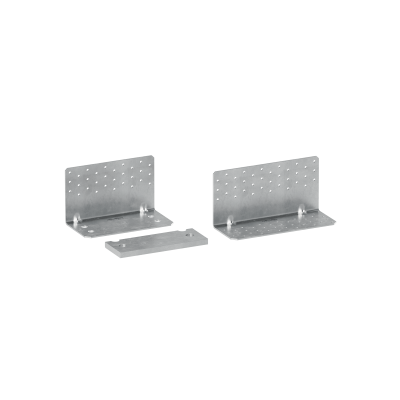

TITAN N 直角托架可以保证出色的抗剪强度和抗拉强度。它适合在 CLT 上使用,因为是凸起孔,所以安装很方便。提供两种型号,可用于木-木接头和木-混凝土接头。
**木用 TITAN N 直角托架在各个方向均具有出色的强度 **

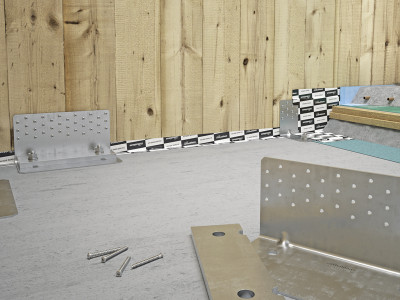

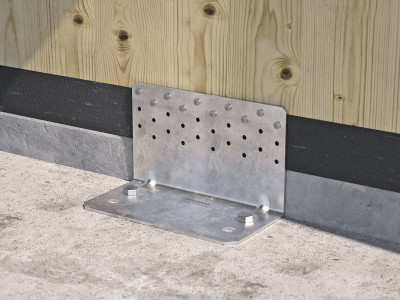

TITAN N 木用暗装板可以确保出色的 R2/3.k 抗剪强度:在混凝土结构(带 TCW 垫圈)上最高可达 82.6 kN,在木材结构上最高可达 46.7 kN。在混凝土结构上,TCN 直角托架(带 TCW 垫圈)提供卓越的抗拉强度。R1,k 最大值均达 68.9 kN。这些值也可以与 XYLOFON 和 ALADIN 声学型材一起进行计算、测试和认证,并且针对存在垫层砂浆或根梁的局部紧固情况也进行了计算、测试和认证。与 TITAN 垫圈一起使用时,非常适合在墙壁末端用作压具,也可以用作墙体边缘的抗剪解决方案。还可以将其集成在楼板中,以获得使用可见面板时达到美学要求的暗装效果。三维冲孔板由光亮镀锌碳钢制成,非常适合用于CLT、LVL、实木、胶合木、框架结构(平台框架)和木基面板上的木-混凝土和木-木应用中的抗剪接头和抗拉接头。
文件
技术数据表 | |
---|---|
ETA Certificate | |
Item specification | |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
TITAN N - TCN
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
TCN200 | 200 | 103 | 120 | 3 | 10 |
TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
TCW200 | 190 | 72 | 12 | 1 |
TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
TTN240 | 240 | 93 | 120 | 3 | 10 |
