十字形柱支座

X10

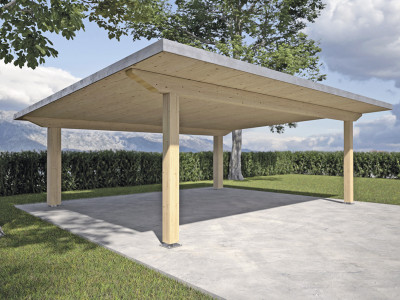

X10 型是一款完全隐藏式柱支座,可以根据所用的紧固结构提供不同的强度等级。非常适合建造无需撑杆的四周敞开式凉棚或凉亭。

视频

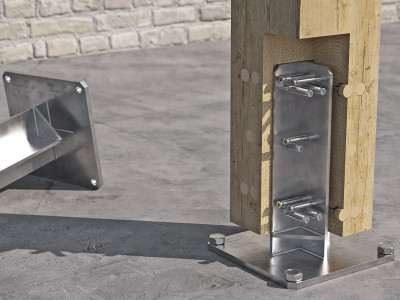

X10 隐藏式柱支座,可以确保外部结构具有高强度和令人愉悦的美学外观

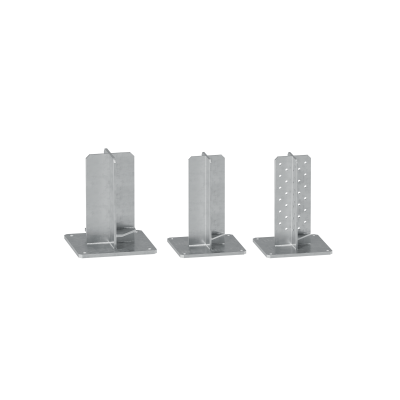

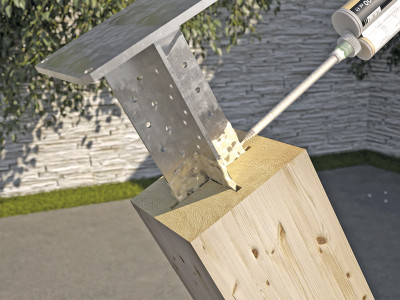

X10 木用柱支座提供两种型号:无孔型,与自钻 SBD 销钉、光身销钉或螺栓一起使用;带扩孔钻孔,可与 XEPOX 环氧粘合剂一起使用。支座约束可吸收纵向和水平荷载,从而可以实现不需要撑杆的四周敞开式凉棚或凉亭结构。 X10 是一款用于端部固定半约束的抗弯柱支座;力矩特性值在两个方向上均已经过认证。交错结构和紧固件排列专为获得不同的强度等级而设计。它由光亮热镀锌碳钢制成,适用于服务等级 1、2 和 3 的户外应用,可以与实木、胶合木、CLT 和 LVL 一起使用。

文件

技术数据表
技术数据表 USA
ETA Certificate
Item specification
File CAD
File BIM.ifc
File BIM.rfa

XS10

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
XS10120 220 220 310 6 1
XS10160 260 260 312 8 1

XR10

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
XR10120 220 220 310 6 1
