板材的圆头螺丝钉
LBS

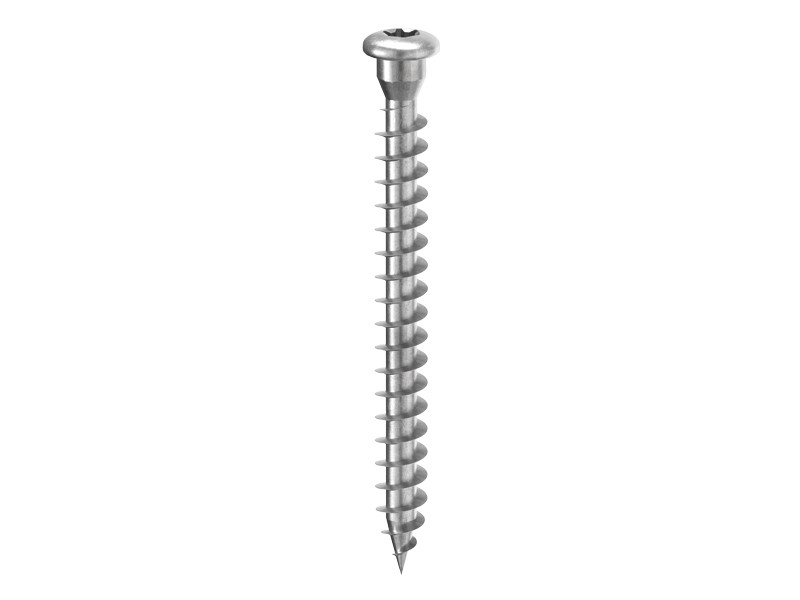

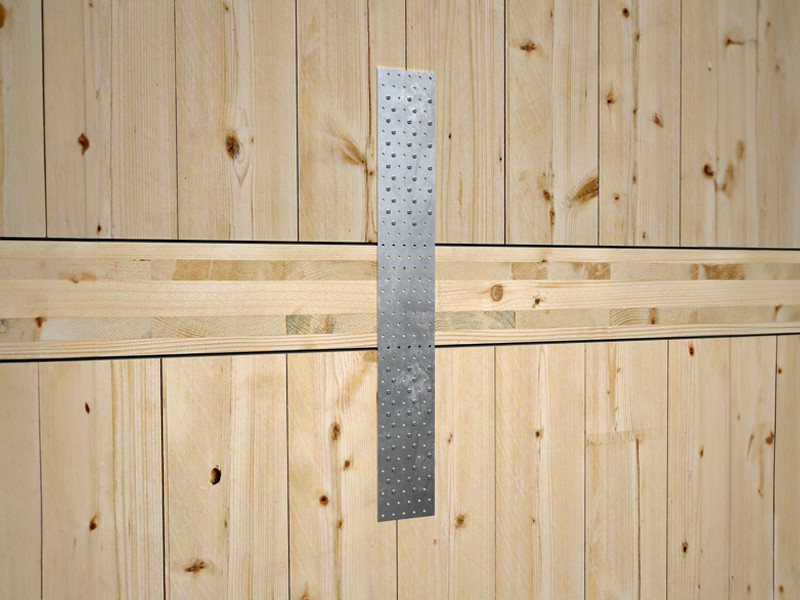

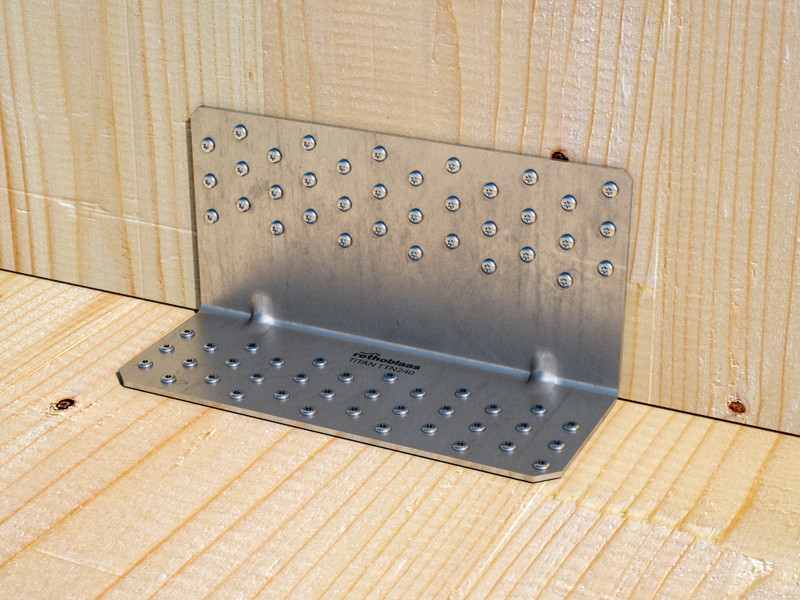

LBS 是具有圆柱形头下部分的木螺钉,设计用于固定金属部件,例如打孔板和角件。与板上的孔的嵌入效果保证优异的静态性能。
LBS,设计用于固定金属板的木螺钉
用于木 - 金属板连接的 LBS 木螺钉确保出色的抗剪强度值。可以根据欧洲规范 5 在具有厚金属板的木-钢连接情况下进行计算,薄金属板也是如此。其数值经过测试、认证和计算,也适用于 Rothoblaas 标准金属板的连接。

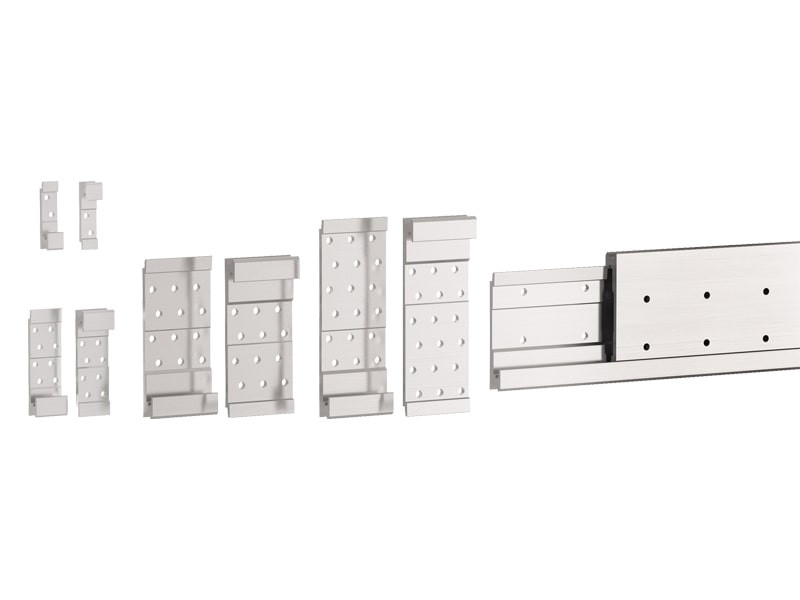

7 mm 直径版本是连接 ALUMAXI 隐藏式铝支架的理想选择。与标准相比,弯曲角度大 20°,根据 ETA 11/0030 认证。
SEISMIC-REV 循环测试根据 EN 12512 标准进行。采用镀锌碳钢制成,理想用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。
1 级和 2 级应用。
特点
文件
技术数据表 | |
---|---|
技术数据表 USA | |
ICC-ES Evaluation report | |
ETA Certificate | |
Item specification | |
File CAD |

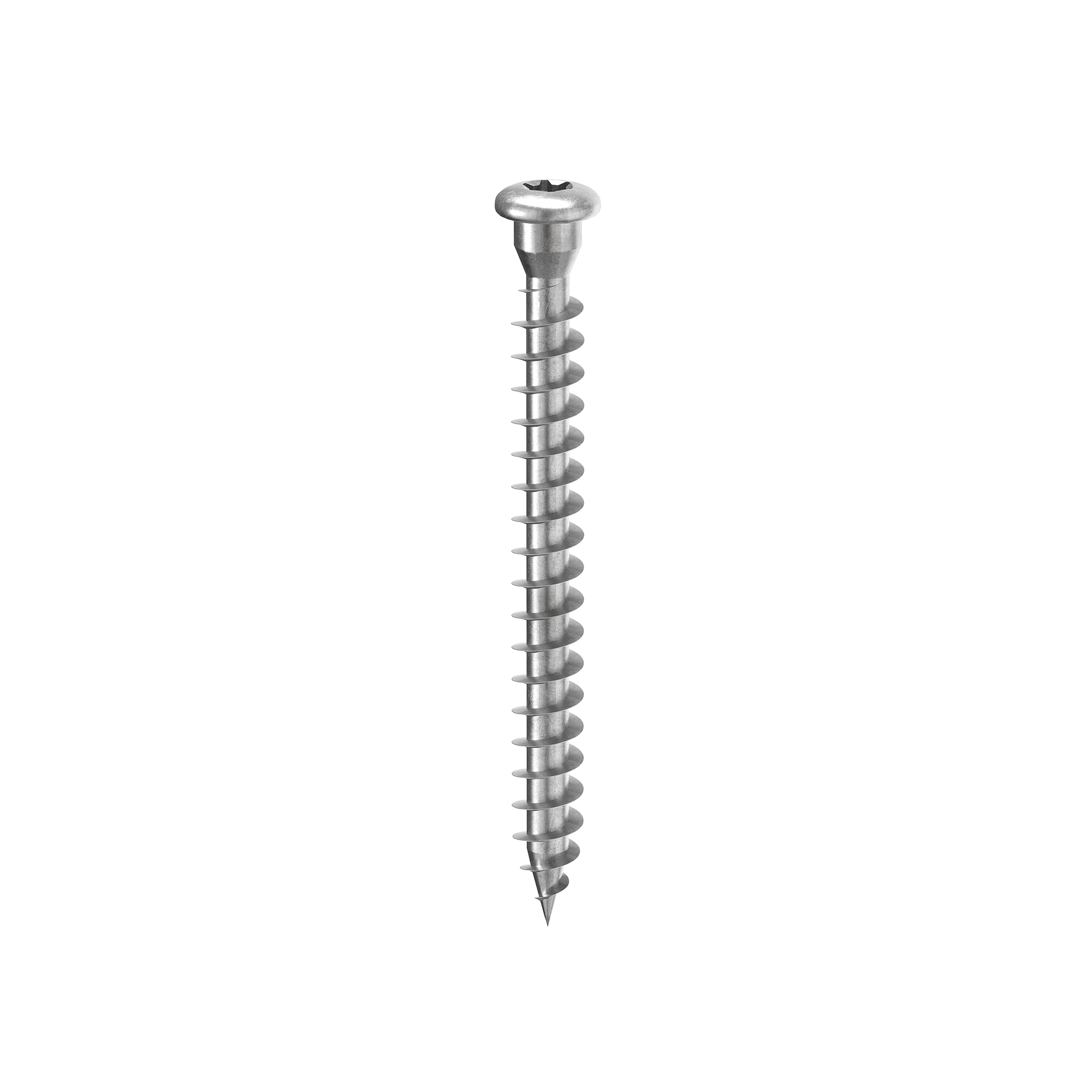

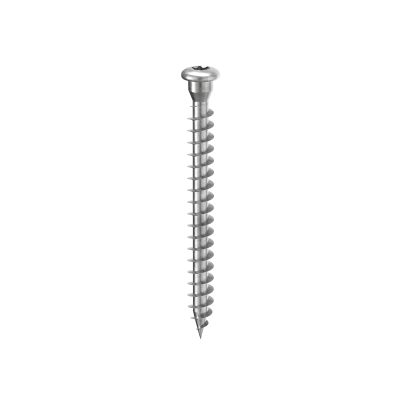

LBS
CODE | d₁
[mm]
|
L
[mm]
|
TX | pcs. |
---|---|---|---|---|
LBS525 | 5 | 25 | TX20 | 500 |
LBS540 | 5 | 40 | TX20 | 500 |
LBS550 | 5 | 50 | TX20 | 200 |
LBS560 | 5 | 60 | TX20 | 200 |
LBS570 | 5 | 70 | TX20 | 200 |
LBS760 | 7 | 60 | TX30 | 100 |
LBS780 | 7 | 80 | TX30 | 100 |
LBS7100 | 7 | 100 | TX30 | 100 |
