PILLAR

柱-地板连接系统

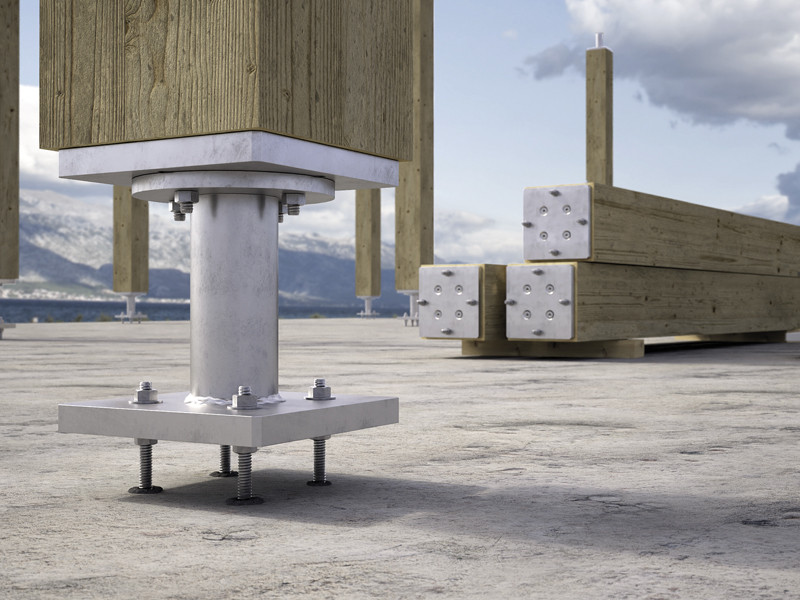

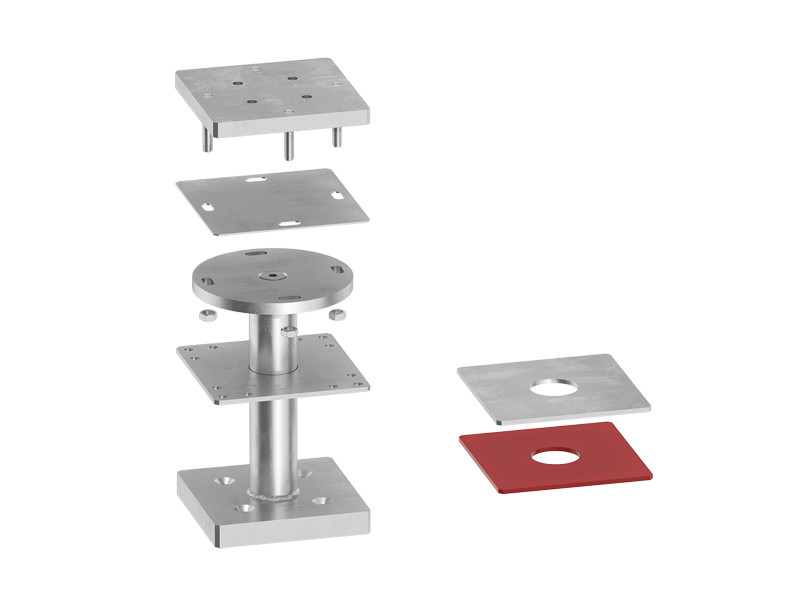

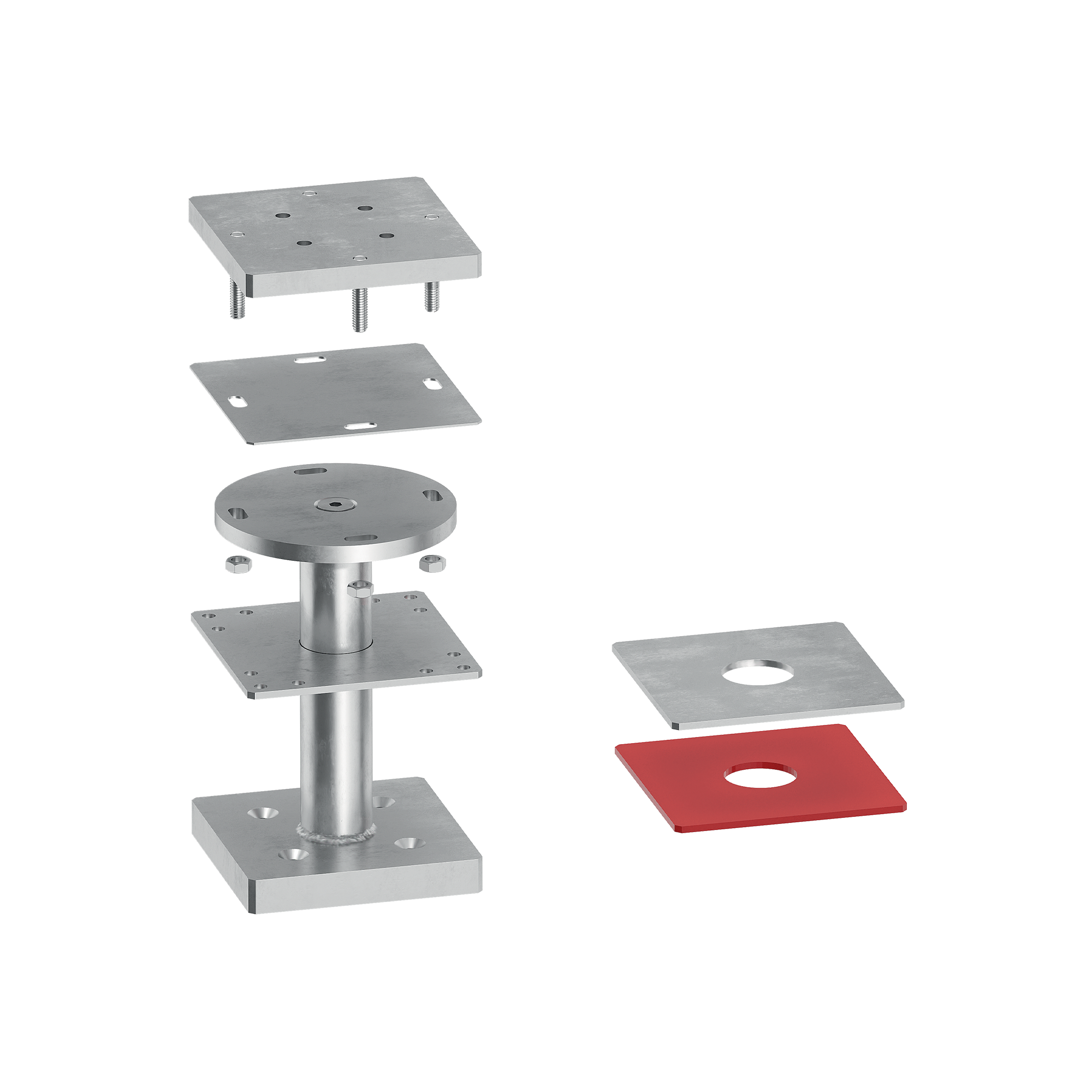

PILLAR 是一款创新型连接系统，它允许使用直到现在都无法建造的柱-地板连接系统建造结构，柱之间的距离最大为 3.5 x 7.0 米。它允许在立柱之间传递超过 5000 kN 的垂直力。

PILLAR，允许建造不可能的连接系统

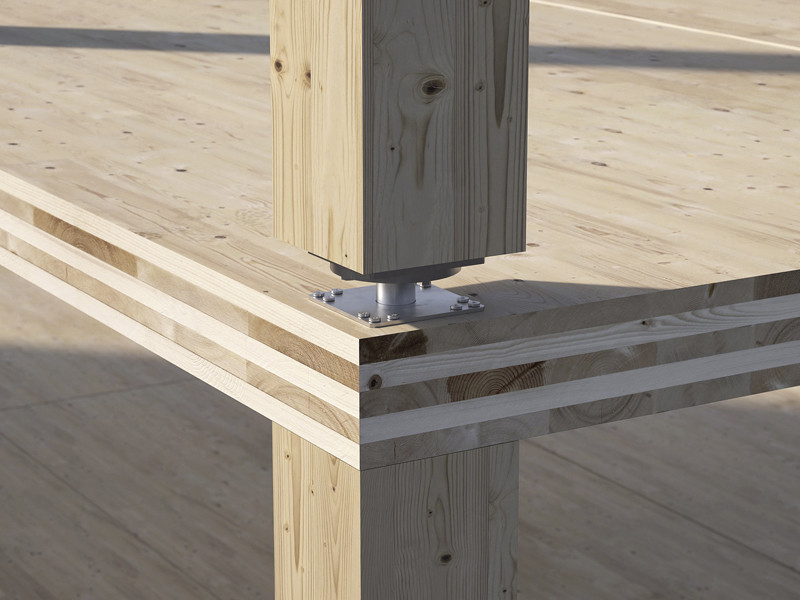

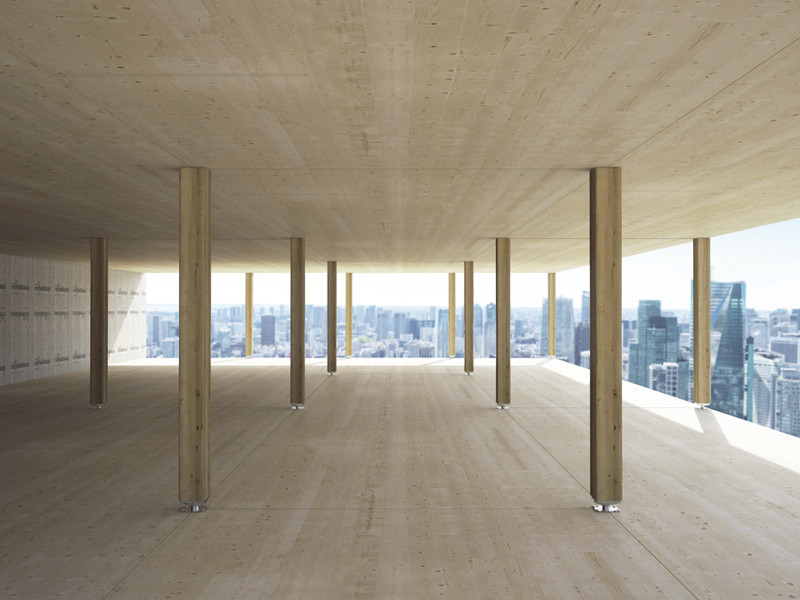

PILLAR 连接件专为构建直接固定在立柱上的 CLT 平坦地板而设计，且无需使用降低梁。它非常适合柱上多层建筑，其中央核心可以承受超过 500 吨的压力，从而避免面板被压塌。隐藏在柱子占地之中，从而可以减小地板成品的厚度。

它可以与 SPIDER 系统结合使用，非常适合在角落的立柱或结构网格的外围使用。PILLAR 是一款多用途连接件，其在 CLT 面板和混凝土柱或钢立柱之间接头也已经过计算和认证。它由 S355-S690 镀锌钢制成，设计用于实木、胶合木、LVL、钢和钢筋混凝土立柱。

CODE	Ø [mm]	H [mm]	measures [mm]	pcs.
PIL60S160	60	160	A=200 B=200	1
PIL60S180	60	180	A=200 B=200	1
PIL60S200	60	200	A=200 B=200	1
PIL60S220	60	220	A=200 B=200	1
PIL60S240	60	240	A=200 B=200	1
PIL60S280	60	280	A=200 B=200	1
PIL80S160	80	160	A=200 B=240	1
PIL80S180	80	180	A=200 B=240	1
PIL80S200	80	200	A=200 B=240	1
PIL80S220	80	220	A=200 B=240	1
PIL80S240	80	240	A=200 B=240	1
PIL80S280	80	280	A=200 B=240	1
PIL80M160	80	160	A=240 B=280	1
PIL80M180	80	180	A=240 B=280	1
PIL80M200	80	200	A=240 B=280	1
PIL80M220	80	220	A=240 B=280	1
PIL80M240	80	240	A=240 B=280	1
PIL80M280	80	280	A=240 B=280	1
PIL80L160	80	160	A=280 B=280	1
PIL80L180	80	180	A=280 B=280	1
PIL80L200	80	200	A=280 B=280	1
PIL80L220	80	220	A=280 B=280	1
PIL80L240	80	240	A=280 B=280	1
PIL80L280	80	280	A=280 B=280	1
PIL100S160	100	160	A=240 B=240	1
PIL100S180	100	180	A=240 B=240	1
PIL100S200	100	200	A=240 B=240	1
PIL100S220	100	220	A=240 B=240	1
PIL100S240	100	240	A=240 B=240	1
PIL100S280	100	280	A=240 B=240	1
PIL100M160	100	160	A=280 B=280	1
PIL100M180	100	180	A=280 B=280	1
PIL100M200	100	200	A=280 B=280	1
PIL100M220	100	220	A=280 B=280	1
PIL100M240	100	240	A=280 B=280	1
PIL100M280	100	280	A=280 B=280	1
PIL120S160	120	160	A=280 B=280	1
PIL120S180	120	180	A=280 B=280	1
PIL120S200	120	200	A=280 B=280	1
PIL120S220	120	220	A=280 B=280	1
PIL120S240	120	240	A=280 B=280	1
PIL120S280	120	280	A=280 B=280	1
PIL120M160	120	160	A=280 B=280	1
PIL120M180	120	180	A=280 B=280	1
PIL120M200	120	200	A=280 B=280	1
PIL120M220	120	220	A=280 B=280	1
PIL120M240	120	240	A=280 B=280	1
PIL120M280	120	280	A=280 B=280	1
