自钻钻机
SBD
SBD 是用于木-钢和木-铝隐藏式连接的自钻系统。
隐藏式圆柱头保证了更佳的美学性能和防火性能。经过认证、测试和计算，也适合用于固定 Rothoblaas 标准板，例如 TYP X 或 F70 板支撑件。
视频
探索 SBD 的效率，一种用于木-金属隐藏式连接的自钻销

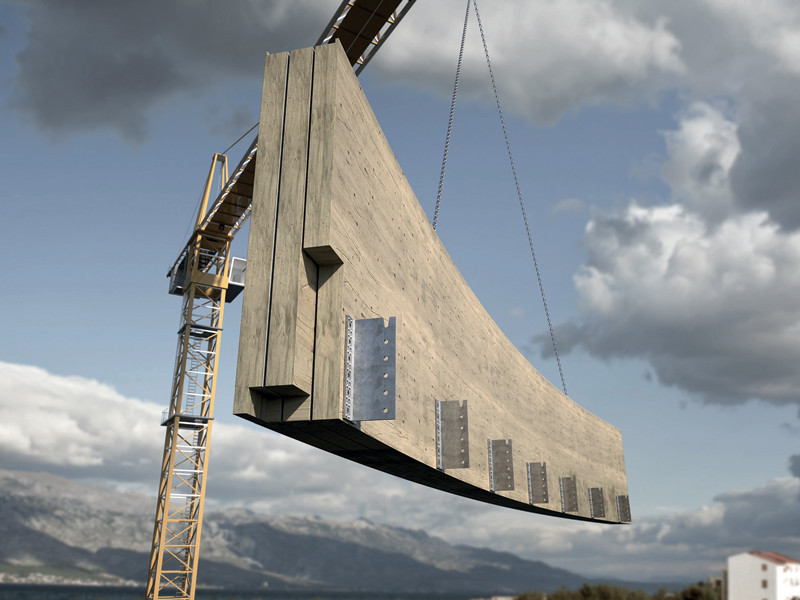

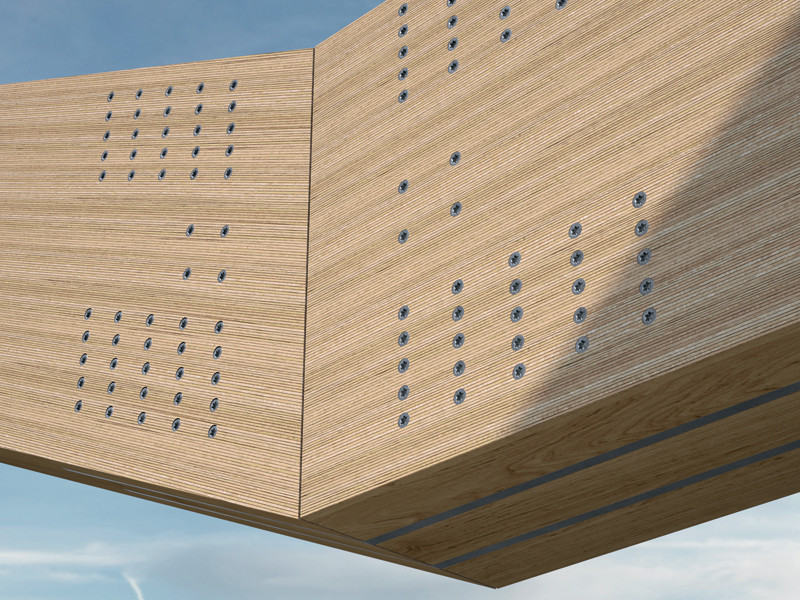

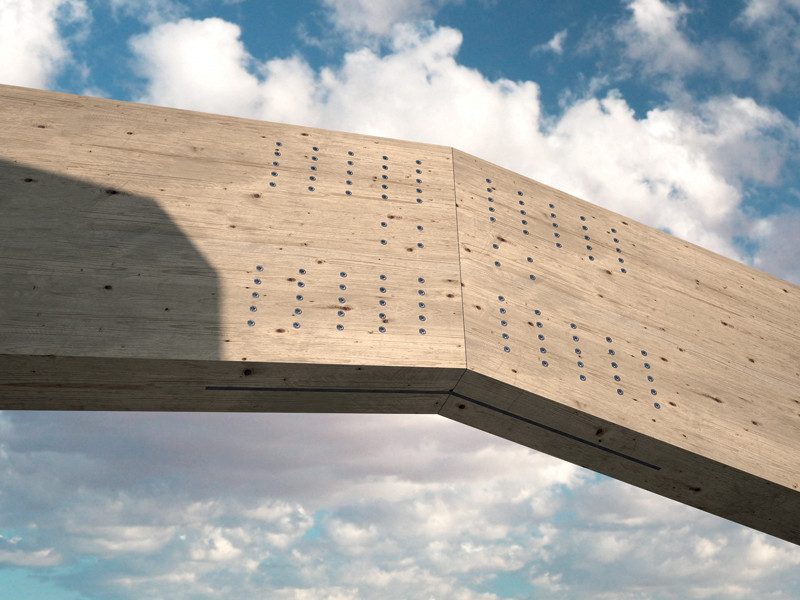

SBD 销理想适合用于连接头梁以及建造连续梁，恢复剪切力和力矩。具有特殊几何形状的木-金属自钻尖端减少旋紧过程中任何破损的可能性。
7.5 mm 的测量直径可确保高 15% 的剪切强度，并可优化紧固点的数量。

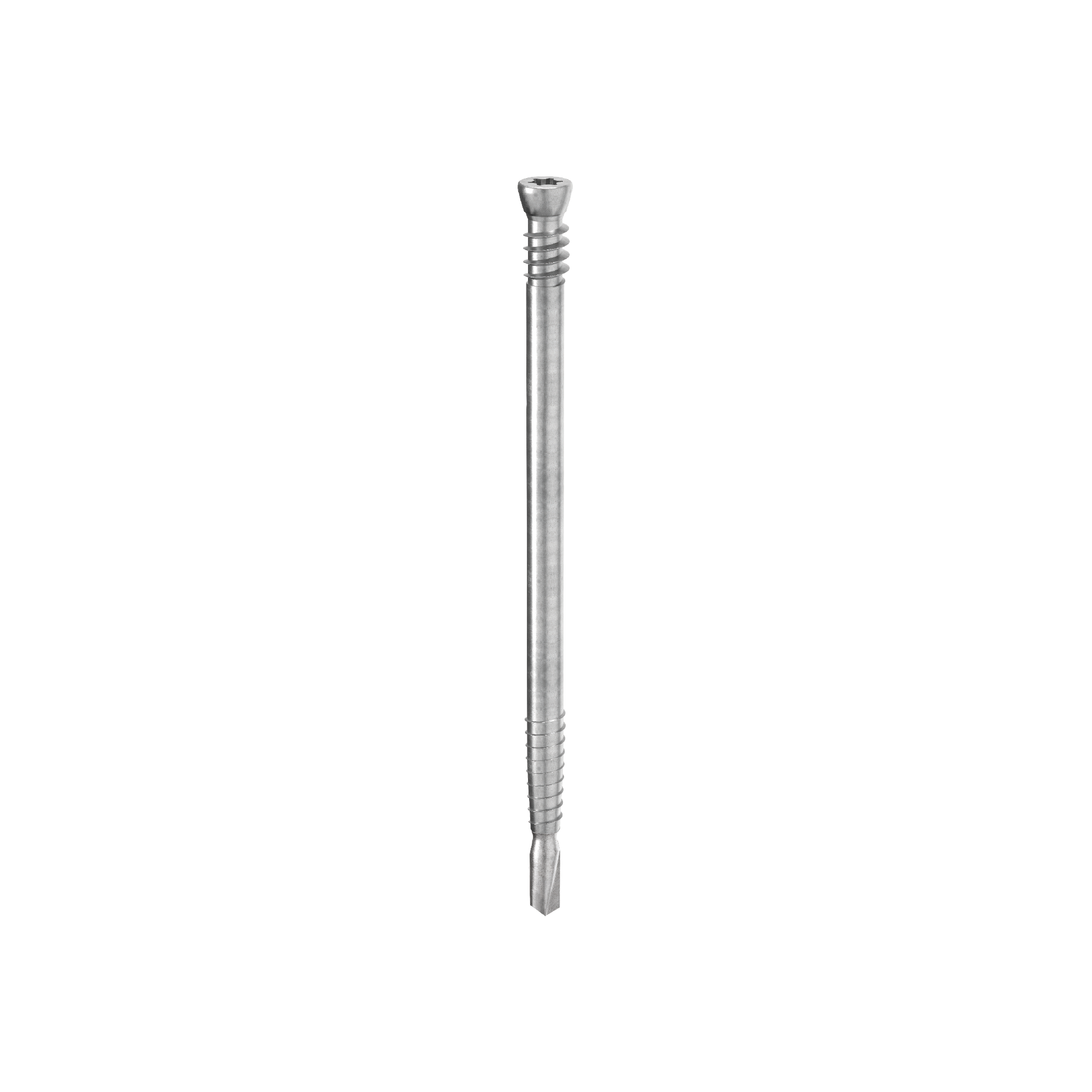

靠近尖端的螺纹便于拧紧；头部下方的超长螺纹可以快速而准确地闭合接头。销的直径减小可确保连接具有高硬度。
它可以与 600-1500 rpm 的电钻一起使用。采用镀锌碳钢制成，可用于钢材和铝材。1 级和 2 级应用。
文件
| 技术数据表 | |
|---|---|
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
SBD
| CODE | d₁
[mm]
|
L
[mm]
|
TX | pcs. |
|---|---|---|---|---|
| SBD7555 | 7.5 | 55 | TX40 | 50 |
| SBD7575 | 7.5 | 75 | TX40 | 50 |
| SBD7595 | 7.5 | 95 | TX40 | 50 |
| SBD75115 | 7.5 | 115 | TX40 | 50 |
| SBD75135 | 7.5 | 135 | TX40 | 50 |
| SBD75155 | 7.5 | 155 | TX40 | 50 |
| SBD75175 | 7.5 | 175 | TX40 | 50 |
| SBD75195 | 7.5 | 195 | TX40 | 50 |
| SBD75215 | 7.5 | 215 | TX40 | 50 |
| SBD75235 | 7.5 | 235 | TX40 | 50 |
