板材用头部螺丝钉

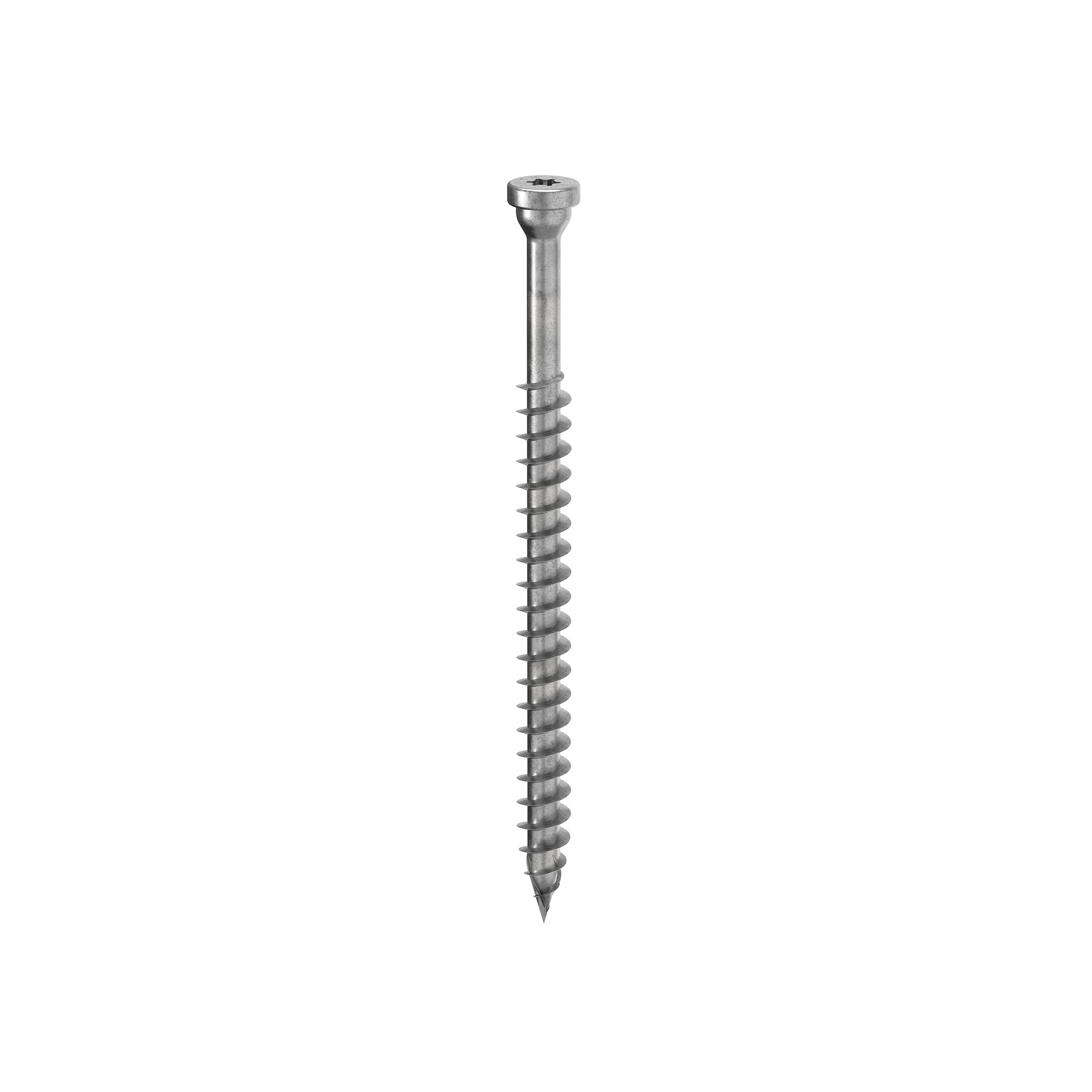

HBS PLATE

HBS PLATE 是为钢-木连接而设计的木螺钉。具有截锥形状和厚度增加的头部,允许将金属板安全地固定到木材上。由于螺纹长度较长,因此可确保出色的抗剪和抗拉伸强度值。

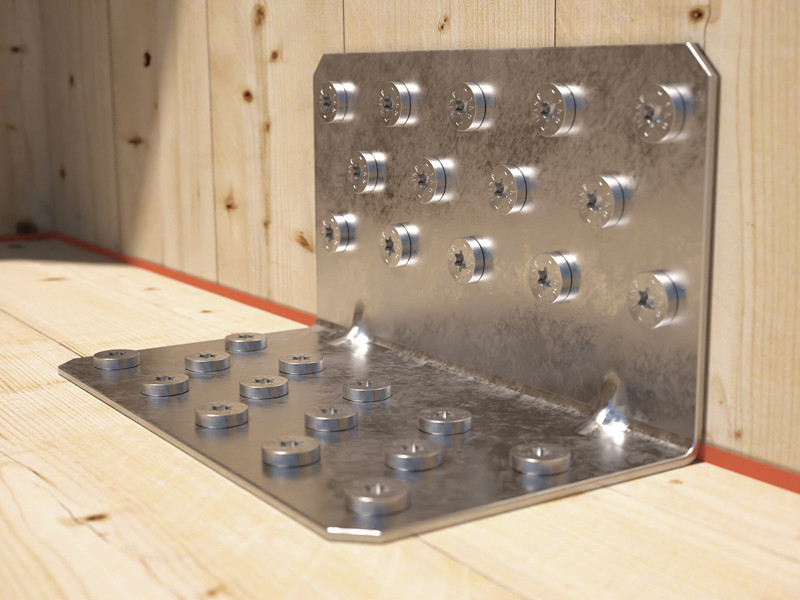

选择 HBS PLATE 木螺钉将金属板固定到木材上

HBS PLATE 螺钉的截锥形头下部分嵌入金属板的圆孔中,确保出色的静态性能。加长的螺纹长度,在钢-木连接应用中可确保高于标准的出色抗剪和抗拉伸强度值。

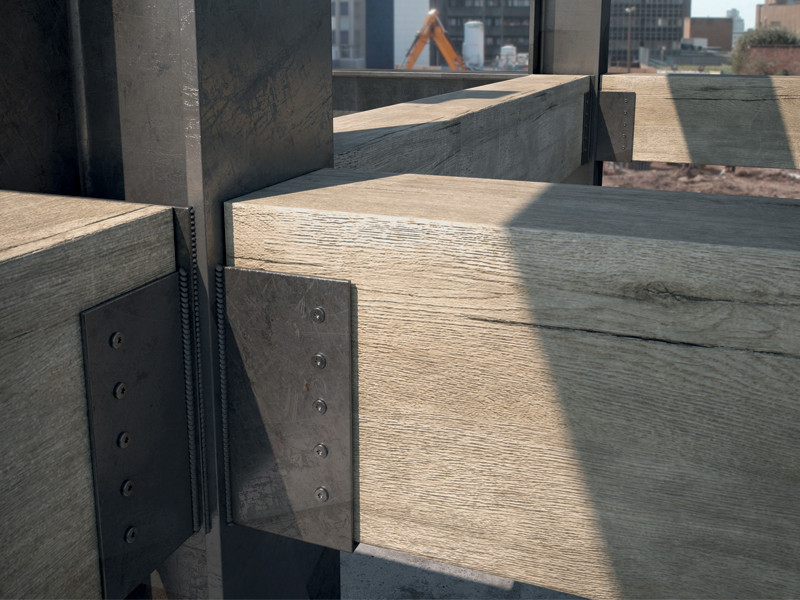

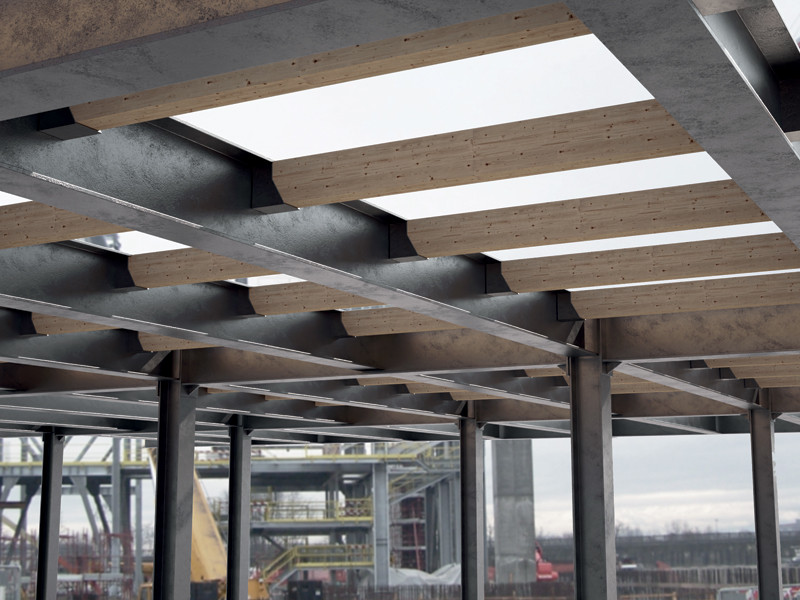

HBS PLATE 木螺钉非常适用于木制多层建筑中的钢木连接,这些情况下结合使用的金属板部分通常为大型定制板材。其数值经过测试、认证和计算,也适用于 Rothoblaas 标准金属板的连接。

采用镀锌碳钢制成,特别适合用于木质人造板、实木、胶合木、CLT、LVL 和高密度木材。1 级和 2 级应用。

特点

文件

技术数据表
技术数据表 USA
技术数据表 CANADA
ETA Certificate
File CAD
File BIM.ifc
File BIM.rfa

HBS PLATE

CODE d₁
[mm]
L
[mm]
TX pcs.
HBSP880 8 80 TX40 100
HBSP8100 8 100 TX40 100
HBSP8120 8 120 TX40 100
HBSP8140 8 140 TX40 100
HBSP8160 8 160 TX40 100
HBSP10100 10 100 TX40 50
HBSP10120 10 120 TX40 50
HBSP10140 10 140 TX40 50
HBSP10160 10 160 TX40 50
HBSP10180 10 180 TX40 50
HBSP12120 12 120 TX50 25
HBSP12140 12 140 TX50 25
HBSP12160 12 160 TX50 25
HBSP12180 12 180 TX50 25
HBSP12200 12 200 TX50 25
HBS PLATE_2D_v1_web

Technical Data

Composition
