  5. ALU START

用于将建筑连接至地面的铝系统

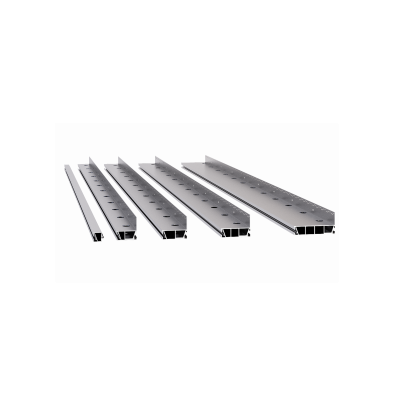

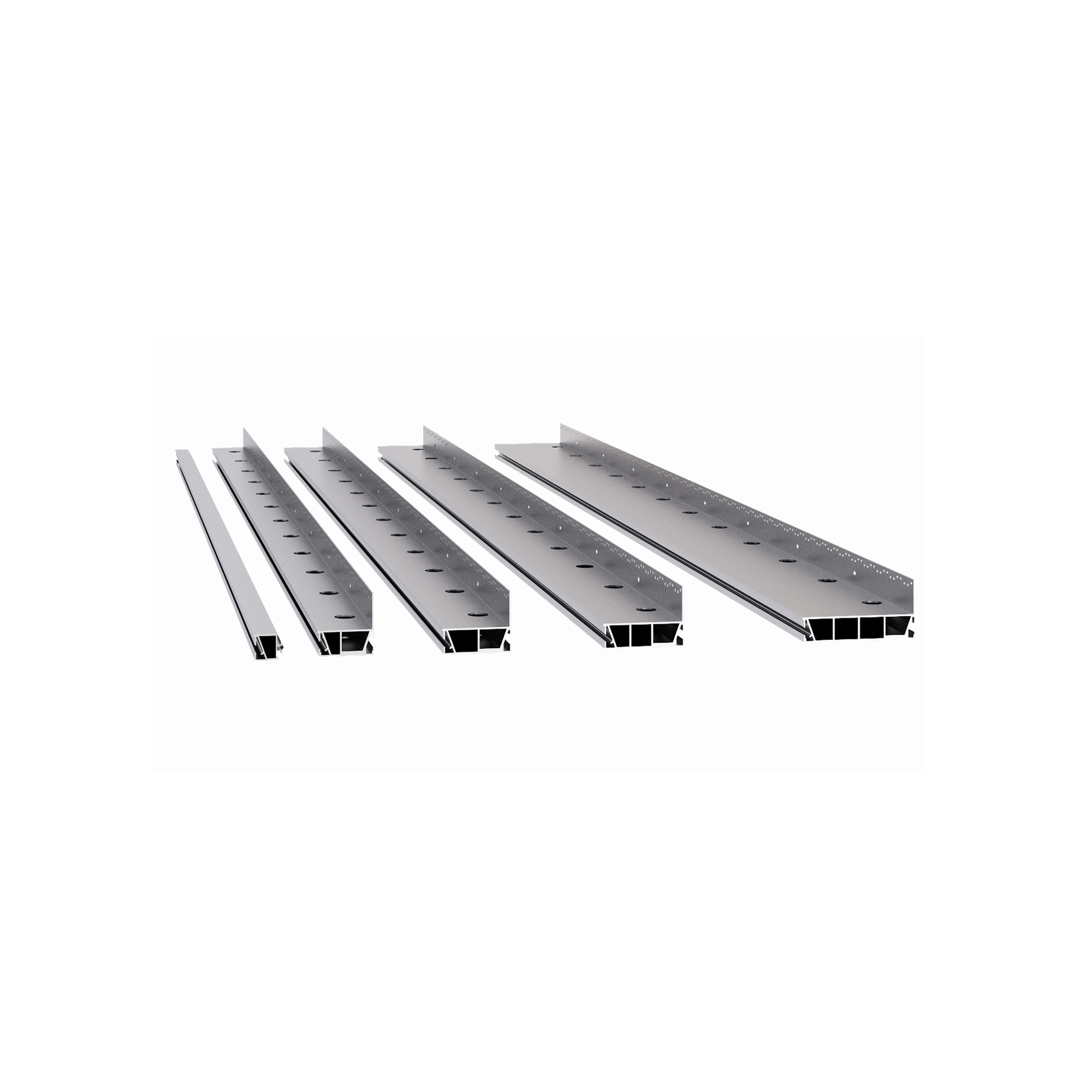

ALU START

用于与地面连接的 ALU START 型材能够将剪力、拉力和压力传递到基础中。基础升高以及铝的使用可以保护支座不会因毛细作用而渗入潮气。

**ALU START 是一款集成式地面连接系统,可以确保耐久性和强大的阻力 **

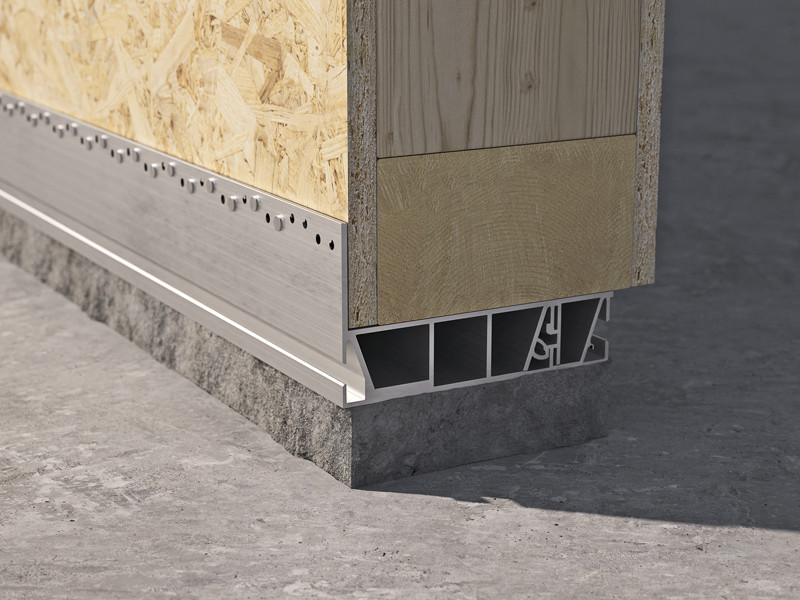

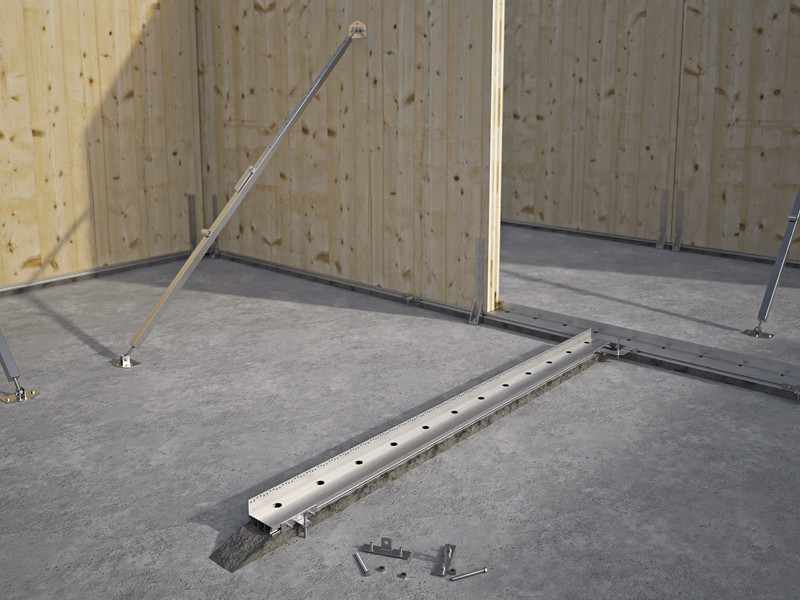

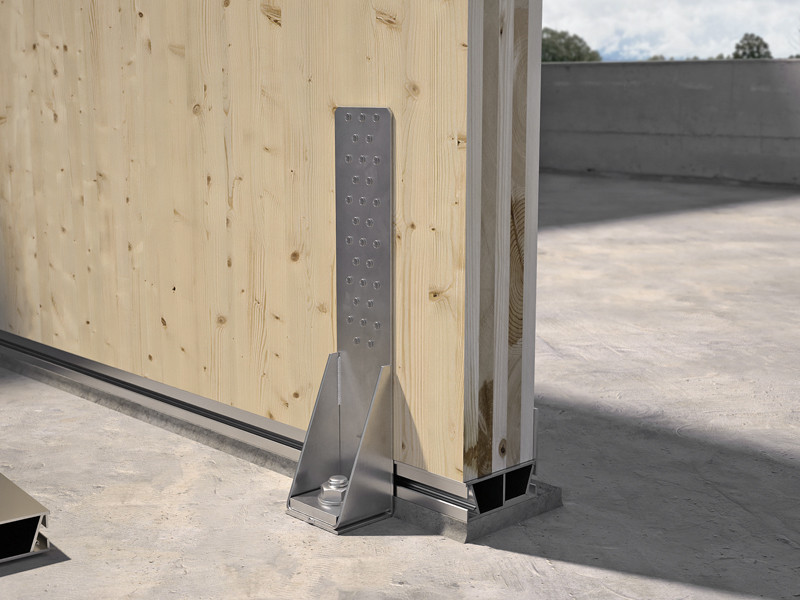

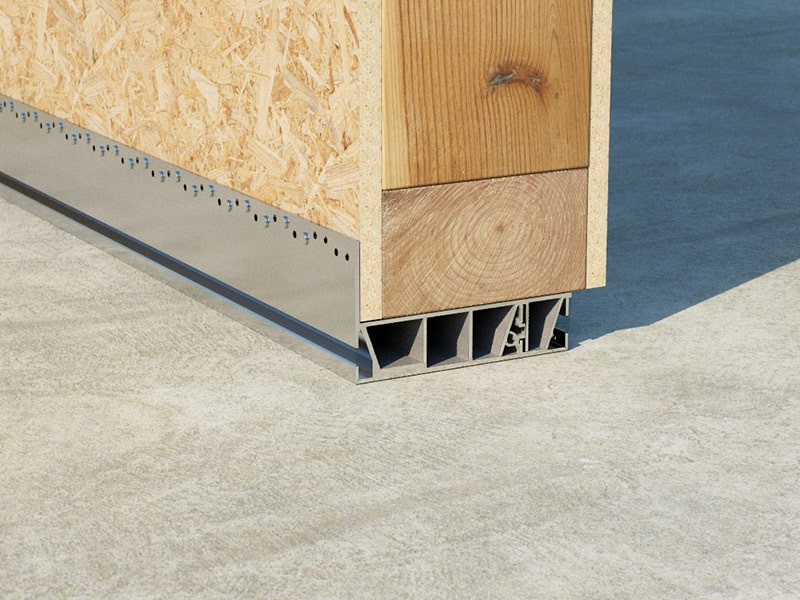

ALU START 型材消除了木面板与混凝土下部结构的接触,确保了建筑与地面连接时免受因毛细作用而渗入潮气的影响,并同时确保了优异的耐久性。利用专用装配模板,很容易调节支撑面高度。整个建筑“找平”简单、精确、快速。借助单法兰,可使用钉子或螺钉将型材紧固到木墙体上,从而保证在所有载荷方向都能获得经 CE 认证和符合 ETA 标准的卓越强度。它是首款无需使用压具和抗剪直角托架的地面连接系统。ALU START 系统由铝合金制成,可与 CLT 墙体或木框架施工系统一起使用。

文件

技术数据表
ETA Certificate
File CAD
File BIM.ifc
File BIM.rfa

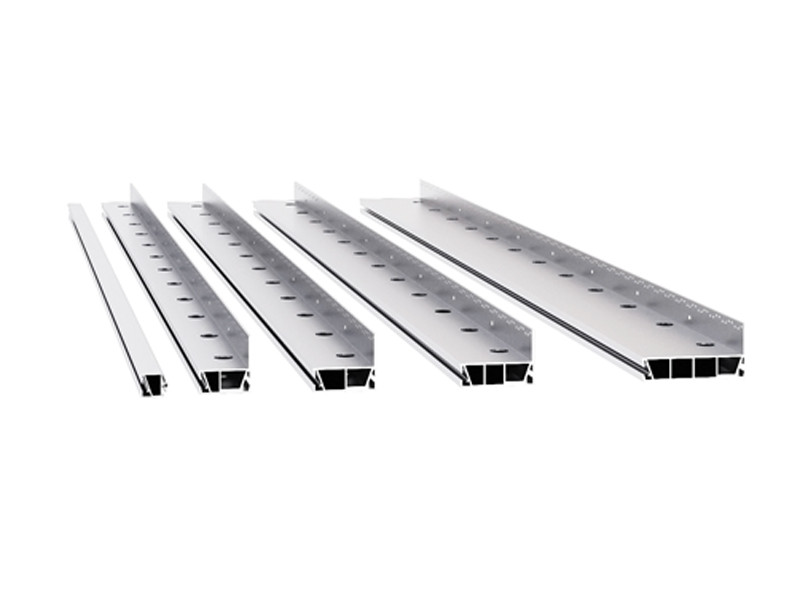

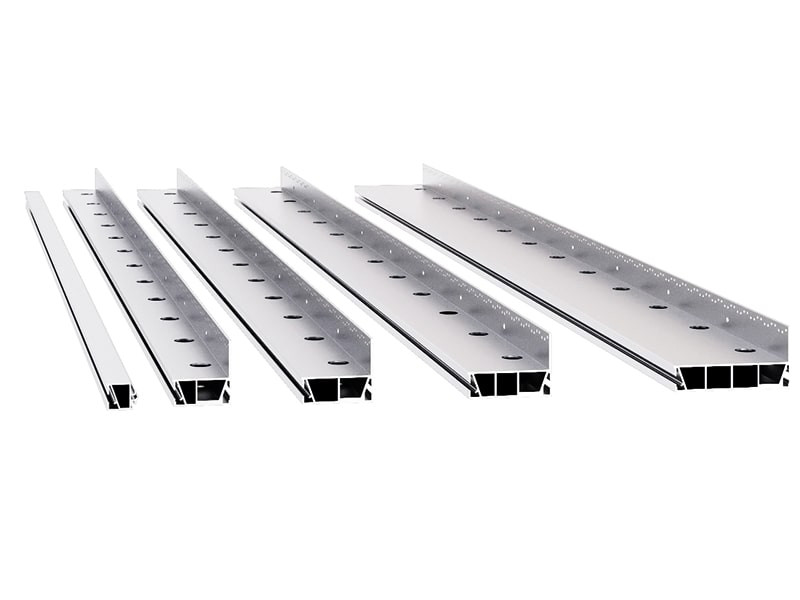

ALU START

CODE B
[mm]
P
[mm]
pcs.
ALUSTART80 New 80 2400 1
ALUSTART100 100 2400 1
ALUSTART120 120 2400 1
ALUSTART175 New 175 2400 1
ALUSTART35 35 2400 1

JIG START

CODE description B
[mm]
P
[mm]
pcs.
JIGSTARTI LEVELLING TEMPLATE FOR LINEAR JOINT 160 - 25
JIGSTARTL LEVELLING TEMPLATE FOR ANGLE JOINT 160 160 10

CODE description pcs.
ALUSBOLT HAMMER HEAD BOLT FOR TEMPLATE FASTENING 100
MUT93410 500
ALUSPIN ISO 8752 SPING PINS FOR ALUSTART35 ASSEMBLY 50
