建筑用直角托架
建筑用直角托架

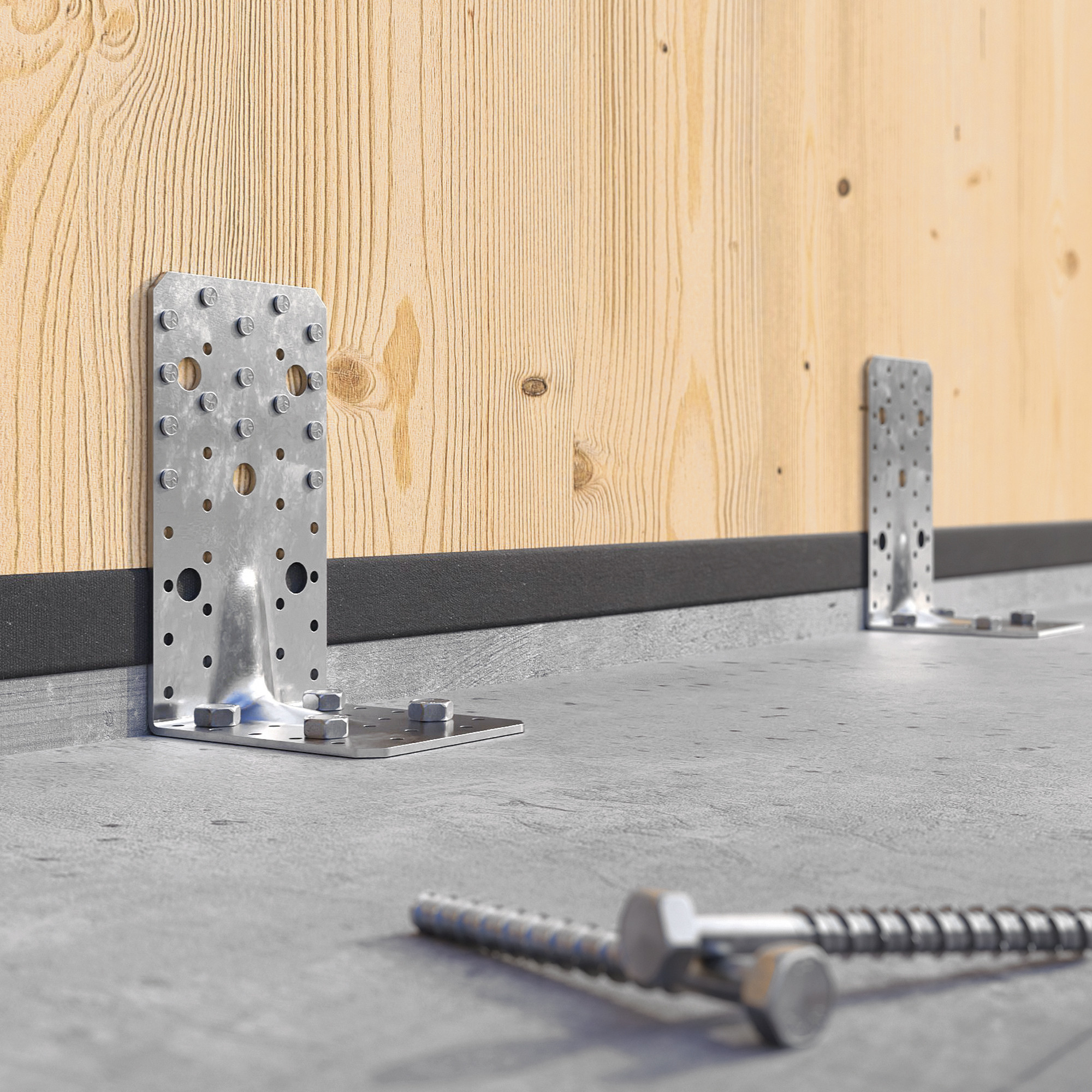

WBR木材角托架是需要拉伸、剪切和震动能力的结构节点的理想选择。提供各种尺寸，适合多种应用领域。由于固定孔的数量和排列，它既可以用于木-木连接，也可以用于木-混凝土连接。
WBR，用于木材和混凝土的简单而通用的角托架。

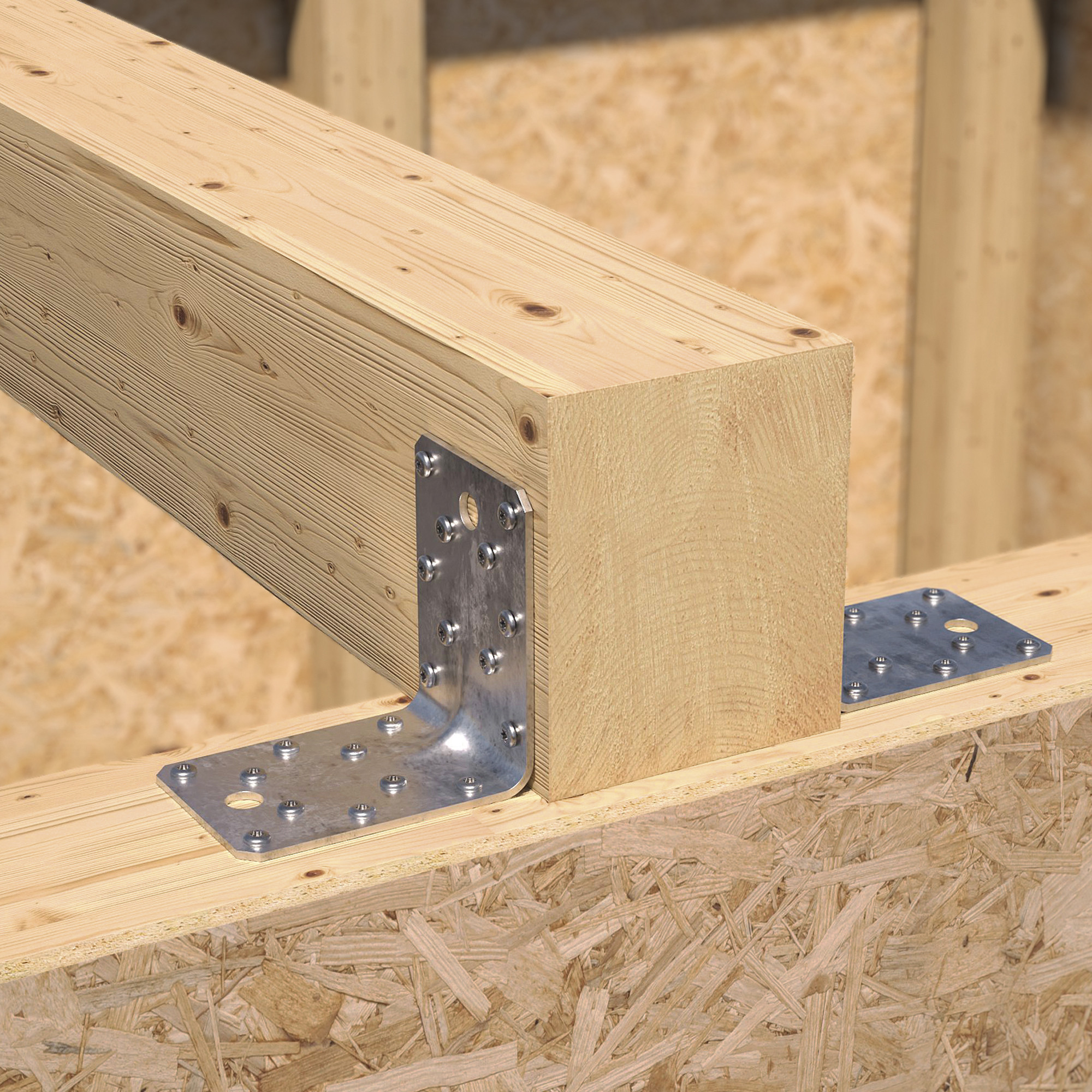

镀亮锌碳钢三维穿孔板是木材与混凝土和木材与木材连接的理想材料，适用于实木、胶合木、CLT、LVL、平台框架和木基板材。"带 CE 标志，符合 ETA，保证适用性和安全性。"已根据产品测试对数值进行认证。
文件
-
技术数据表
-
File CAD
-
File BIM.rfa

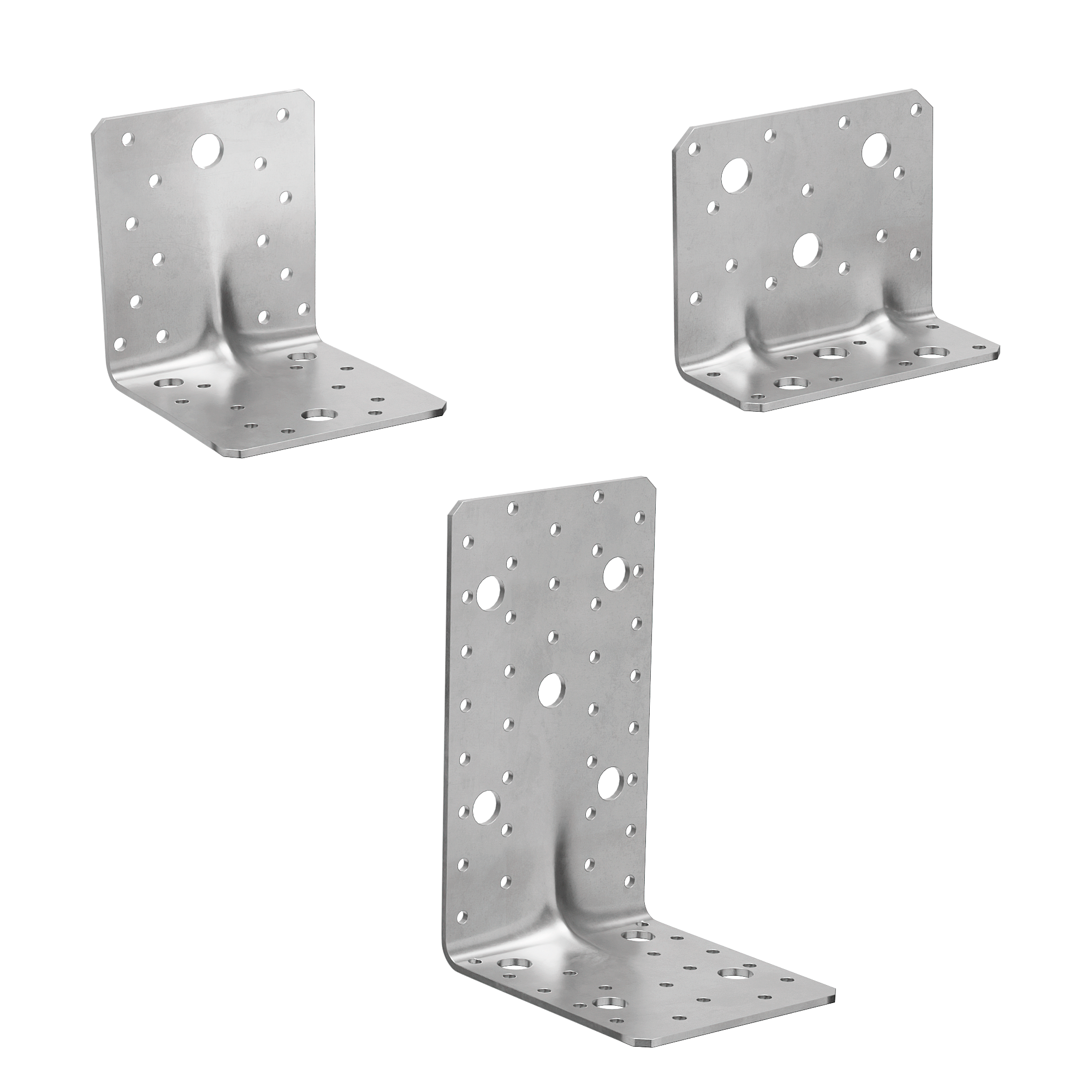

WBR 70-90-100
WBR A2 70-90-100
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| AI7055 | 55 | 70 | 70 | 2 3/16'' | 2 3/4'' | 2 3/4'' | 100 |
| AI9065 | 65 | 90 | 90 | 2 9/16'' | 3 1/2'' | 3 1/2'' | 100 |
| AI10090 | 90 | 105 | 105 | 3 1/2'' | 4 1/8'' | 4 1/8'' | 50 |
