TERRALOCK
地形连接器
描述
想要获得室外木制建筑物立面和露台的耐用性和美观性：快来了解 TERRALOCK 连接器吧

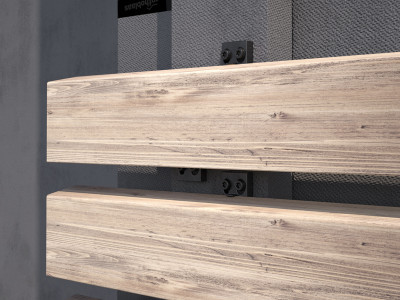

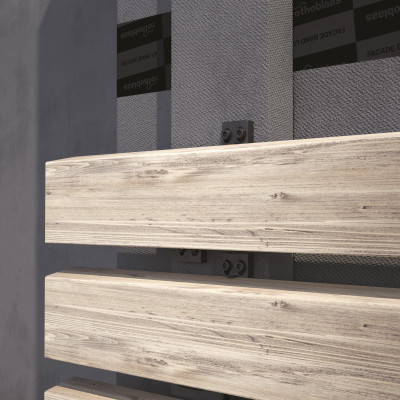

TERRALOCK 是用于建筑物立面和露台的连接器，完全隐藏式，可确保出色的美学效果。板材下的微通风效果可防止水滞留，并确保出色的耐用性。
扩展的支撑表面确保下部结构完全没有挤压。得益于安装挡块，可以极其精确地定位每个连接器。安装挡块确保每个连接器的精确定位；开槽孔可以跟随木材的自然运动而调整。系统提供更换单个板材的可能性。采用带有彩色防腐涂层的碳钢制成，它还有棕色聚丙烯（TERRALOCK PP 版本可选），非常适合在近水环境附近建造露台使用。

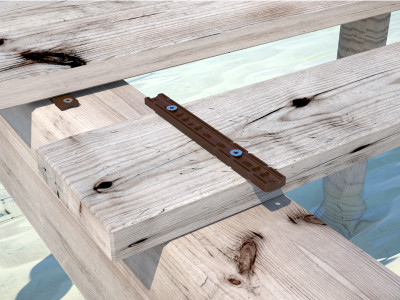

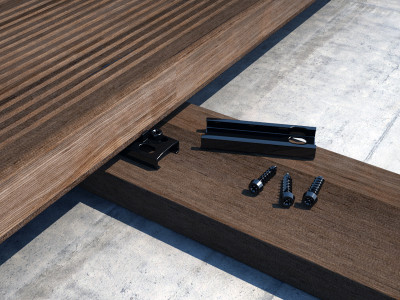

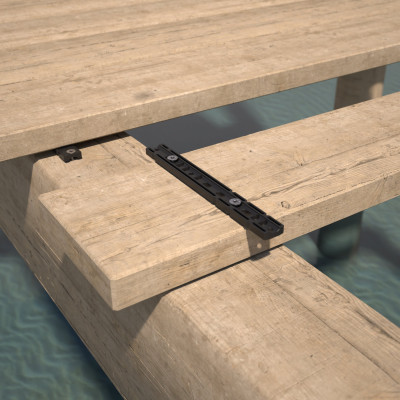

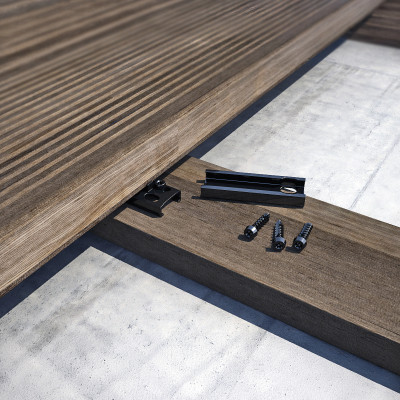

TERRALOCK 设计用于在室外木制、WPC 或铝制下部结构上固定木质或 WPC 板。适合 1 级、2 级和 3 级应用。
文件
-
技术数据表
-
File CAD
-
试算表_DeckDesigner

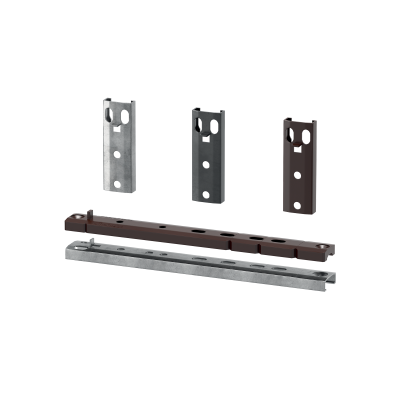

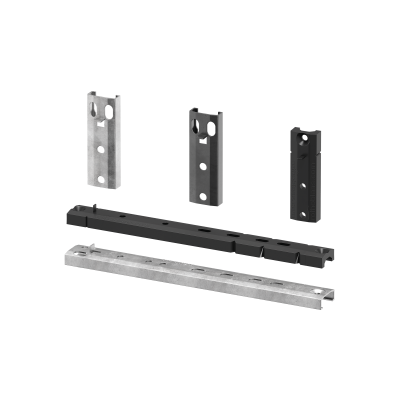

TERRALOCK
| CODE | material | colour | B
[mm]
|
P
[mm]
|
H
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| TER60ALU | zinc-plated steel | - | 20 | 60 | 8 | 0.8 | 2.4 | 0.3 | 100 |
| TER180ALU | zinc-plated steel | - | 20 | 180 | 8 | 0.8 | 7.1 | 0.3 | 50 |
| TER60ALUN | zinc-plated steel | black | 20 | 60 | 8 | 0.8 | 2.4 | 0.3 | 100 |
| TER180ALUN | zinc-plated steel | black | 20 | 180 | 8 | 0.8 | 7.1 | 0.3 | 50 |
TERRALOCK PP
| CODE | material | colour | B
[mm]
|
P
[mm]
|
H
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| TER60PPN | nylon | black | 20 | 60 | 8 | 0.8 | 2.4 | 0.3 | 100 |
| TER180PPN | nylon | black | 20 | 180 | 8 | 0.8 | 7.1 | 0.3 | 50 |
TERRALOCK A2
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|
| TER60A2 | Stainless steel A2 | AISI 304 - 1.4301 TYPE 304 | 20 | 60 | 8 | 0.8 | 2.4 | 0.3 | 100 |
| TER180A2 | Stainless steel A2 | AISI 304 - 1.4301 TYPE 304 | 20 | 180 | 8 | 0.8 | 7.1 | 0.3 | 50 |
