NINO
抗剪和抗拉通用直角支架
描述
NINO：木墙的通用固定解决方案。

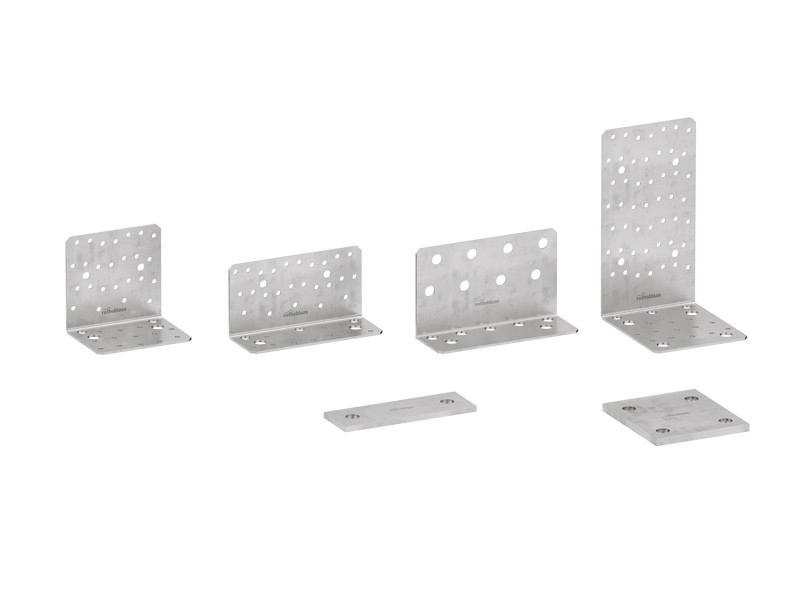

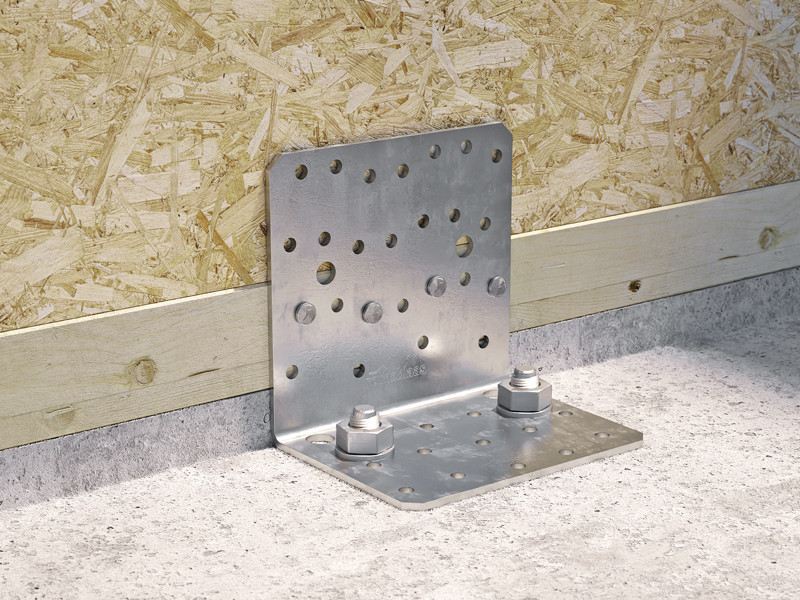

共有四种尺寸，以满足多种固定的需求，例如可使用直角支架将加高墙壁安装在混凝土缘石上或适用于石膏板假墙。

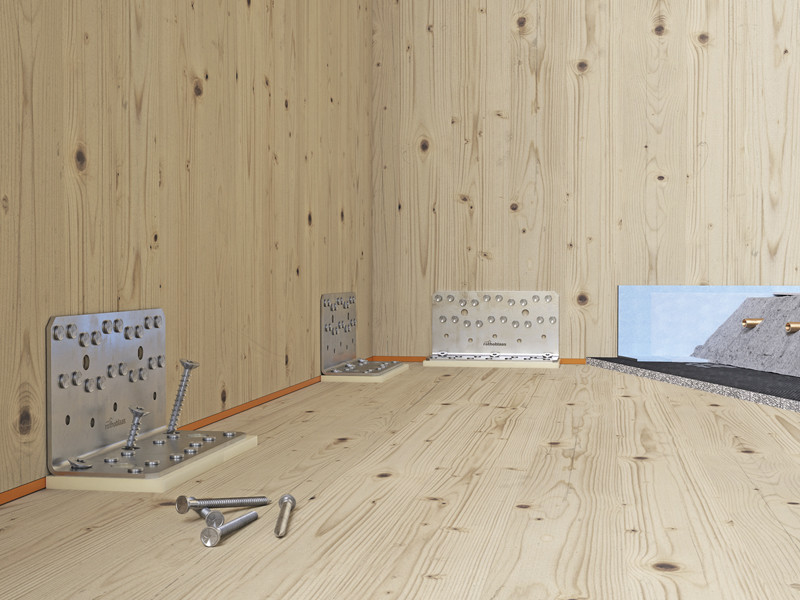

可以用传统方式固定到木构件，如使用具有优良抗拔出性 LBA 的铆钉或适用板材的 LBS 螺丝钉。用户可使用选配的 VGS 全螺纹连接件，为小型连接件提供了十分牢靠的紧固度。搭配经 ETA 认证的 XYLOFON PLATE 弹性隔音型材，具有出色的粘连度，将结构需求与弹性型材的性能相结合，可减少因连接而发出的声桥。

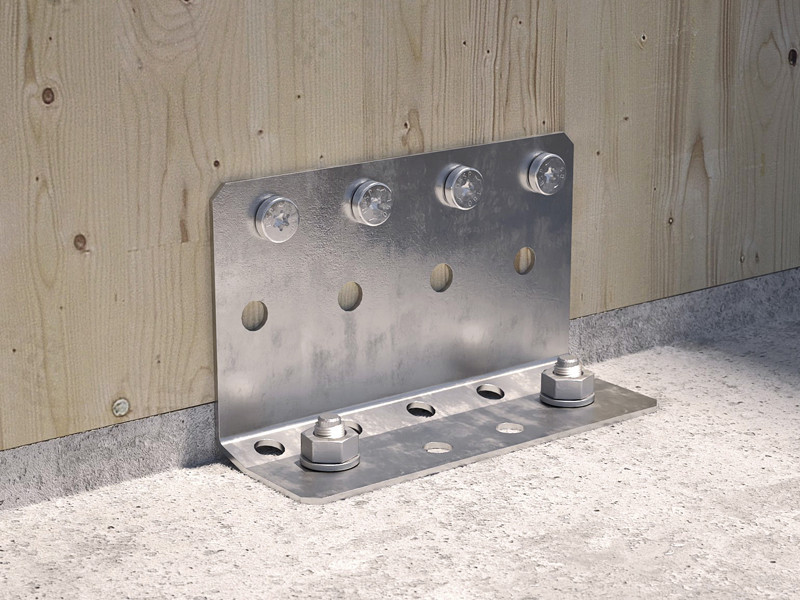

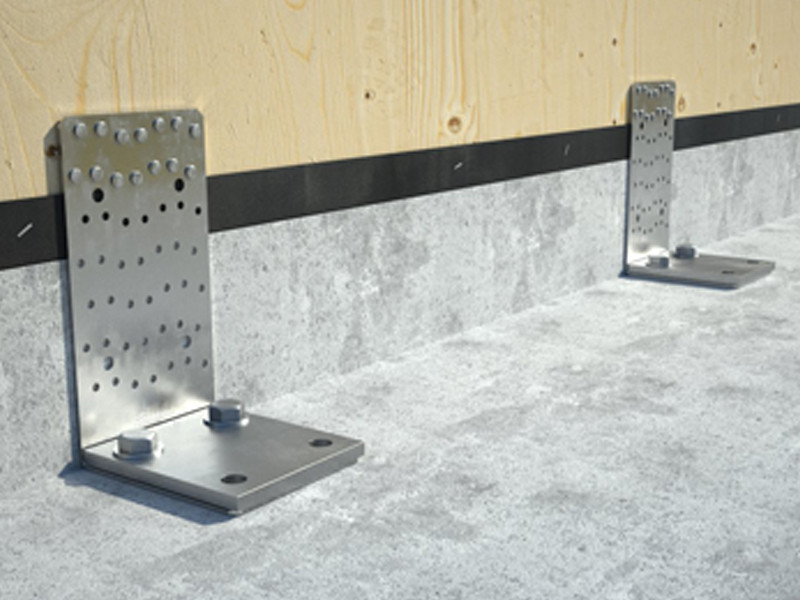

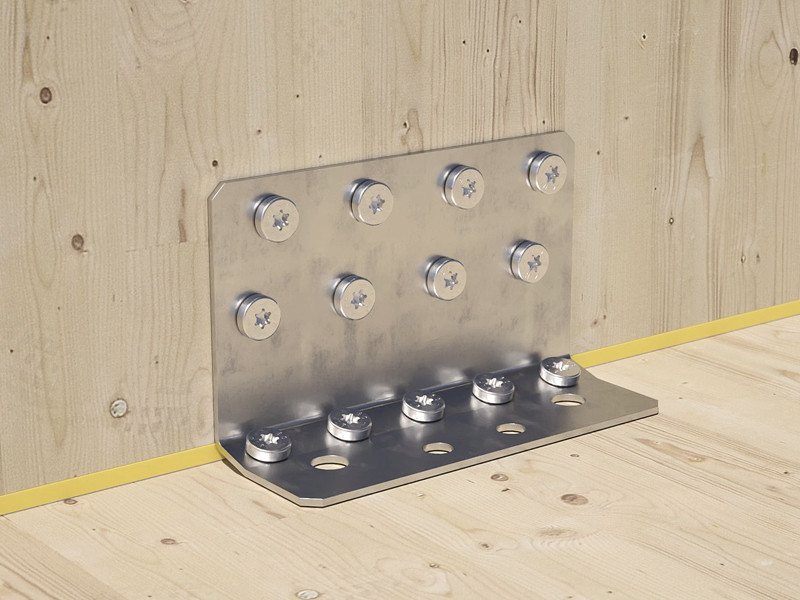

经 ETA-22/0089 认证的所有方向力的阻力使其成为固定正交胶合木（CLT）墙或木框架的完整解决方案。产品尺寸紧凑，是非结构应用或小型固定需求的理想解决方案。 相同的直角支架可用于木-木或木-混凝土配置结构里。在混凝土上，额外的垫片可以获得惊人的阻力。
文件
-
技术数据表
-
ETA Certificate
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
NINO
| CODE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| NINO100100 | - | 104 | 78 | 100 | 2.5 | 4 1/8'' | 3 1/16'' | 4'' | 0.098 | 10 | |
| NINO15080 | - | 146 | 55 | 77 | 2.5 | 5 3/4'' | 2 3/16'' | 3 1/16'' | 0.098 | 10 | |
| NINO15080S | - | 156 | 55 | 94 | 2.5 | 6 1/8'' | 2 3/16'' | 3 11/16'' | 0.098 | 10 | |
| NINO100200 | - | 104 | 122 | 197 | 3 | 4 1/8'' | 4 13/16'' | 7 3/4'' | 0.118 | 10 |
NINO WASHER
XYLOFON PLATE - NINO
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 4 1/8'' | 3 1/8'' | 0.236 | 10 |
| XYL3555150 | 150 | 55 | 6 | 6'' | 2 3/16'' | 0.236 | 10 |
| XYL35120105 | 105 | 120 | 6 | 4 1/8'' | 4 3/4'' | 0.236 | 10 |
