AOS01 + TOWER XL
带有加大底板的固定点，用于木材、混凝土和金属 钢板的删除结构
描述

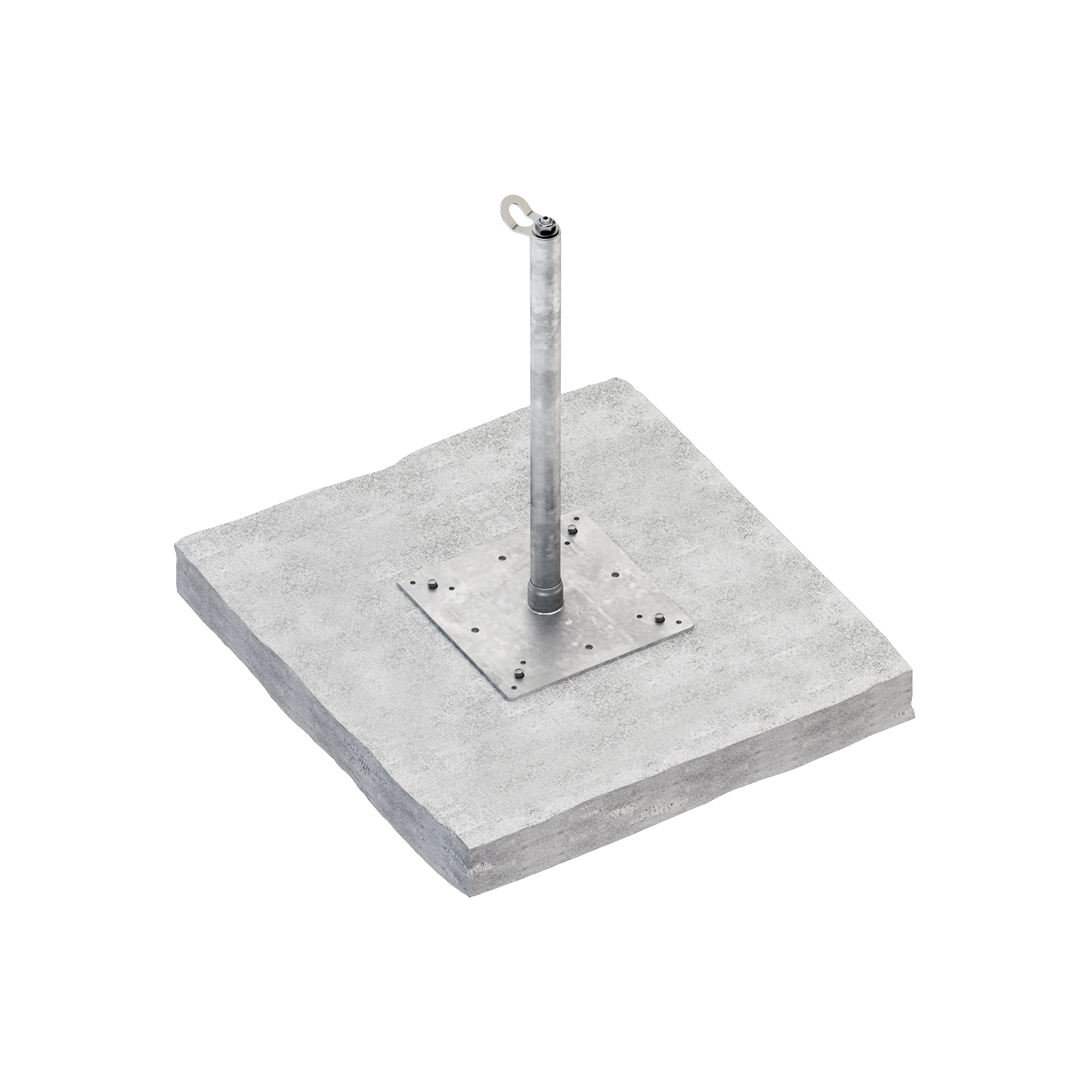

AOS01 锚点和 TOWER XL 支座，加大底板加强安全性

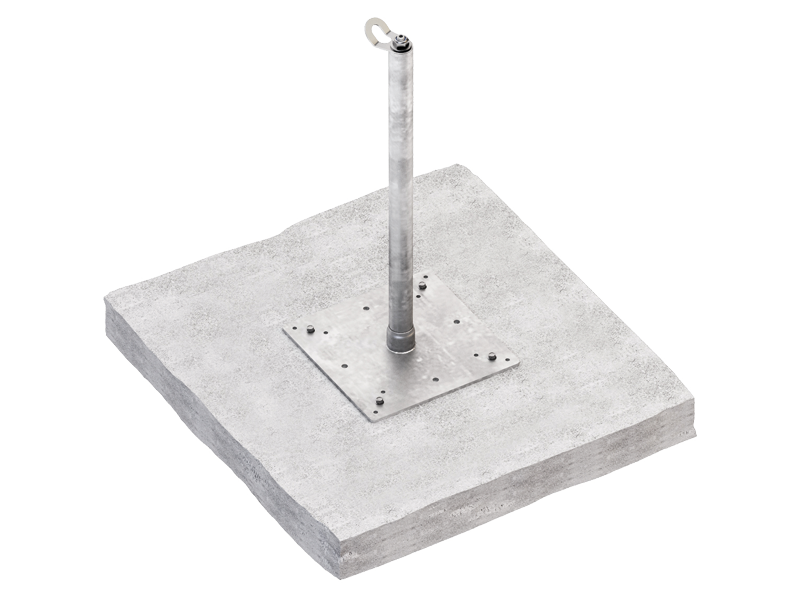

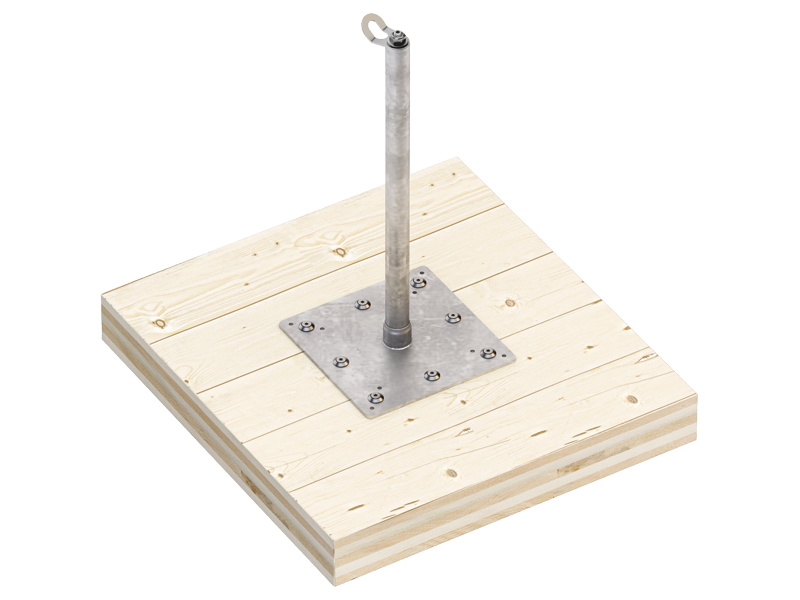

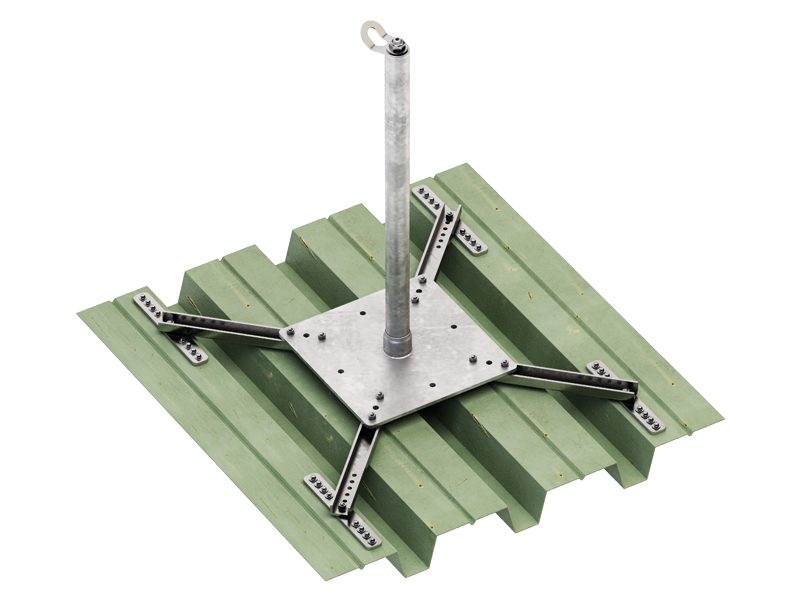

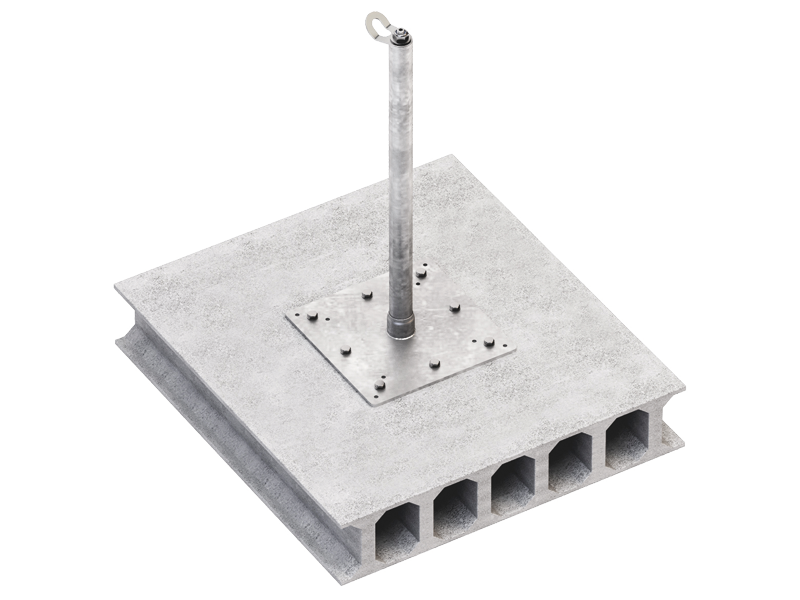

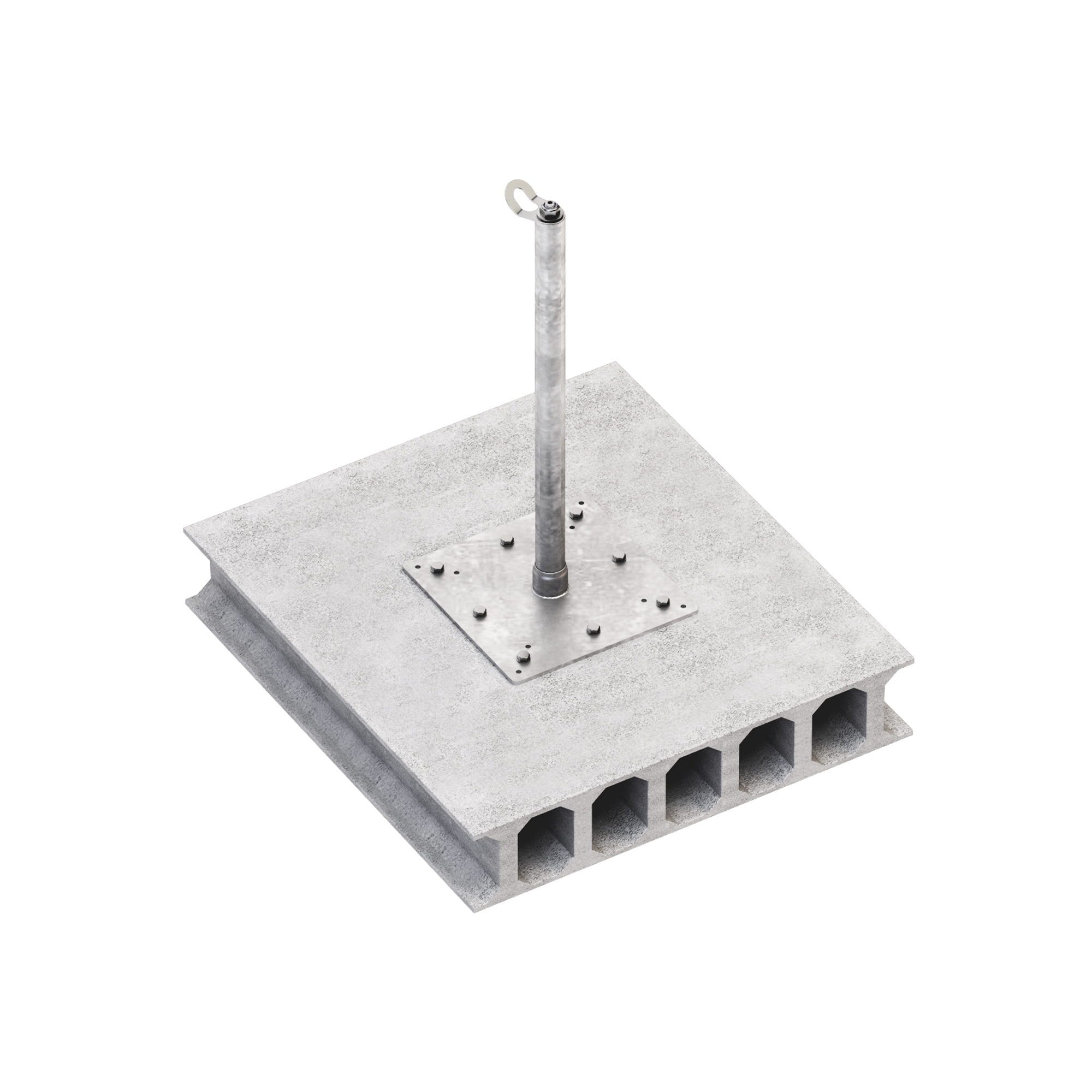

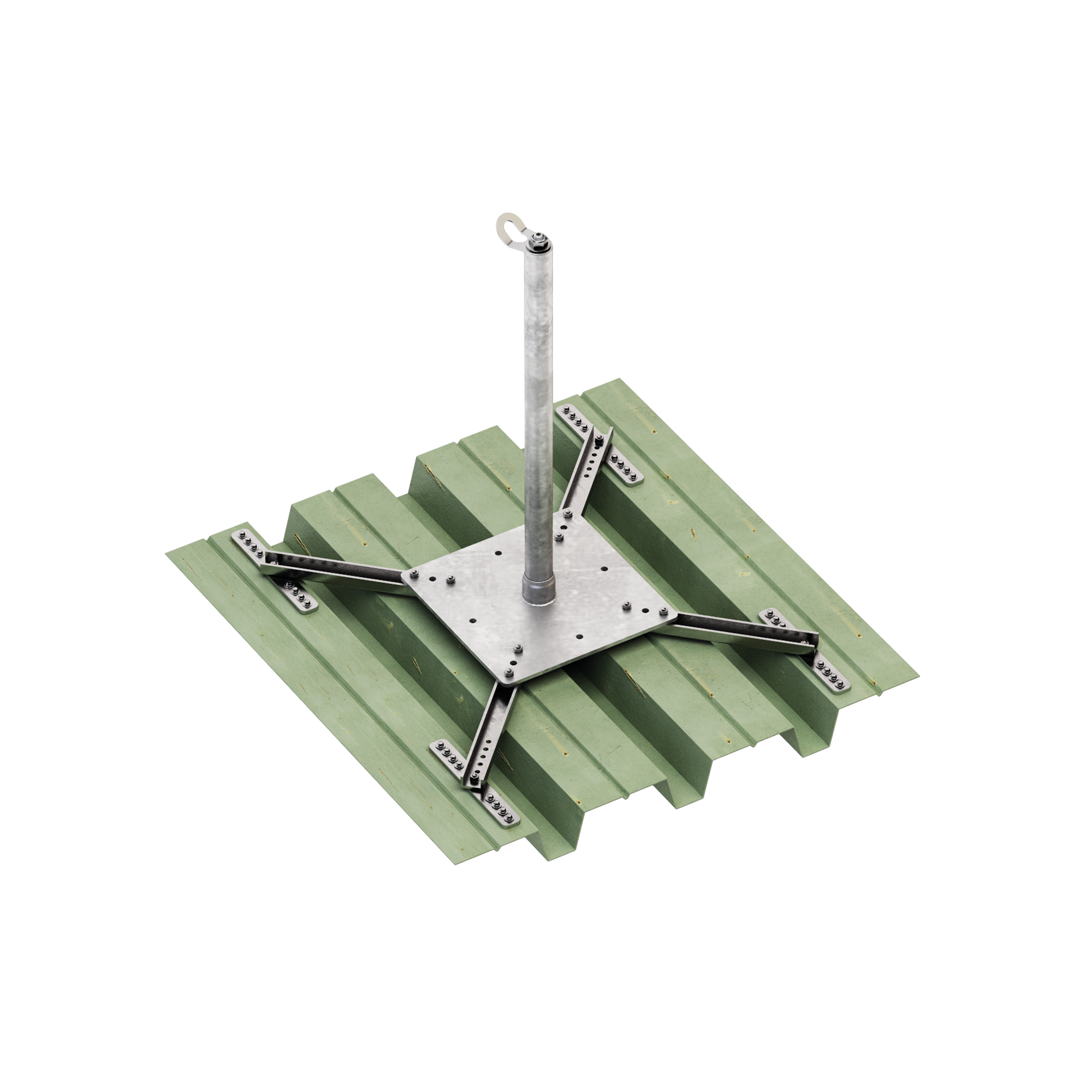

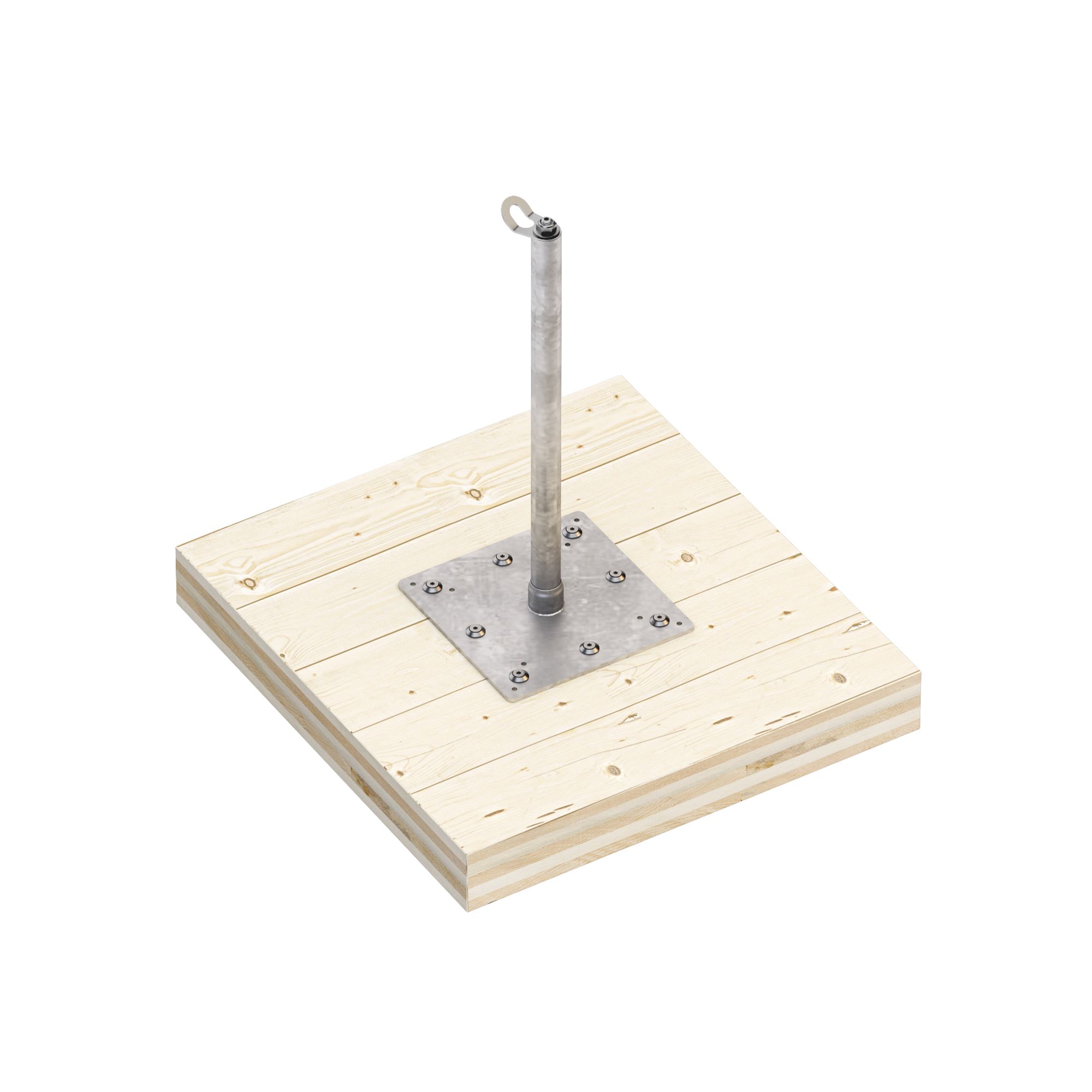

TOWER XL 支座高度介于 300 和 800 mm之间，以适应屋面的不同厚度。它是一种受控变形装置，可消散坠落过程中产生的部分能量，以限制传递到紧固件和结构的载荷。该系统承受平面内的应力（360°），可以安装在木材、梯形金属、混凝土和蜂窝水泥的屋面上。
文件
-
技术数据表
-
File BIM.ifc
-
File BIM.rfa
-
符合性声明（DOC）
- 符合性声明（DOC） Arabian
- 符合性声明（DOC） Chinese
- 符合性声明（DOC） Croatian
- 符合性声明（DOC） Czech
- 符合性声明（DOC） Danish
- 符合性声明（DOC） Dutch
- 符合性声明（DOC） English
- 符合性声明（DOC） Estonian
- 符合性声明（DOC） Finnish
- 符合性声明（DOC） French
- 符合性声明（DOC） German
- 符合性声明（DOC） Greek
- 符合性声明（DOC） Hungarian
- 符合性声明（DOC） Icelandic
- 符合性声明（DOC） Italian
- 符合性声明（DOC） Japanese
- 符合性声明（DOC） Latvia
- 符合性声明（DOC） Lithuanian
- 符合性声明（DOC） Norwegian
- 符合性声明（DOC） Polish
- 符合性声明（DOC） Portuguese
- 符合性声明（DOC） Romanian
- 符合性声明（DOC） Russian
- 符合性声明（DOC） Slovak
- 符合性声明（DOC） Slovene
- 符合性声明（DOC） Spanish
- 符合性声明（DOC） Swedish
- 符合性声明（DOC） Turkish
TOWER XL
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
由...组成
