AOS01 + SHIELD
梯形金属屋面板的 AOS01 支座
描述

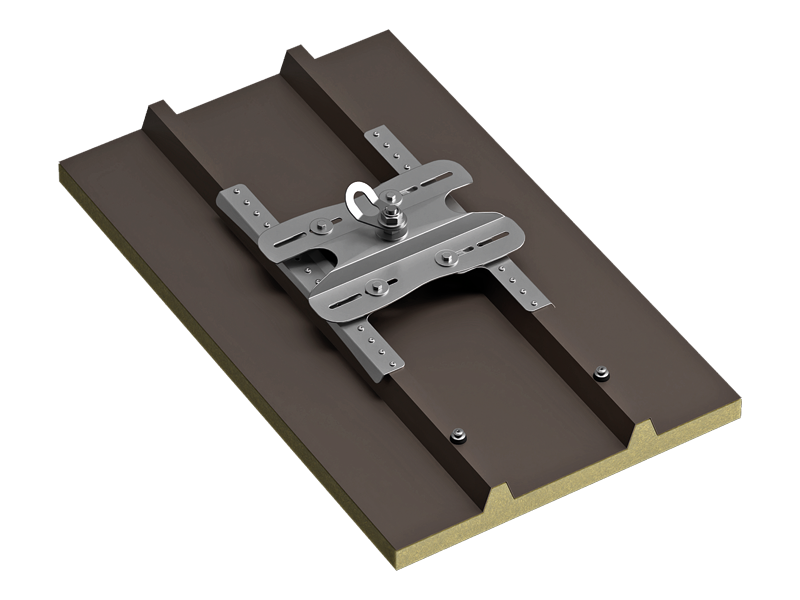

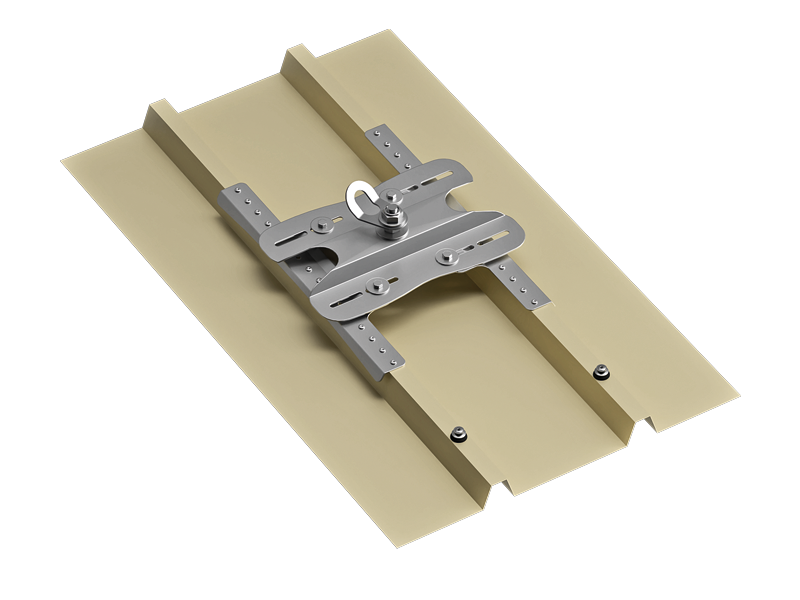

带 SHIELD 的 AOS01，梯形金属屋顶上的锚点
该系统提供安装铆钉和蜂窝橡胶垫圈，可完全防水。它能够承受平面内的应力（360°），可以安装在平坦和倾斜的屋面上。
文件
-
技术数据表
-
File BIM.ifc
-
File BIM.rfa
-
符合性声明（DOC）
- 符合性声明（DOC） Arabian
- 符合性声明（DOC） Chinese
- 符合性声明（DOC） Croatian
- 符合性声明（DOC） Czech
- 符合性声明（DOC） Danish
- 符合性声明（DOC） Dutch
- 符合性声明（DOC） English
- 符合性声明（DOC） Estonian
- 符合性声明（DOC） Finnish
- 符合性声明（DOC） French
- 符合性声明（DOC） German
- 符合性声明（DOC） Greek
- 符合性声明（DOC） Hungarian
- 符合性声明（DOC） Icelandic
- 符合性声明（DOC） Italian
- 符合性声明（DOC） Japanese
- 符合性声明（DOC） Latvia
- 符合性声明（DOC） Lithuanian
- 符合性声明（DOC） Norwegian
- 符合性声明（DOC） Polish
- 符合性声明（DOC） Portuguese
- 符合性声明（DOC） Romanian
- 符合性声明（DOC） Russian
- 符合性声明（DOC） Slovak
- 符合性声明（DOC） Slovene
- 符合性声明（DOC） Spanish
- 符合性声明（DOC） Swedish
- 符合性声明（DOC） Turkish

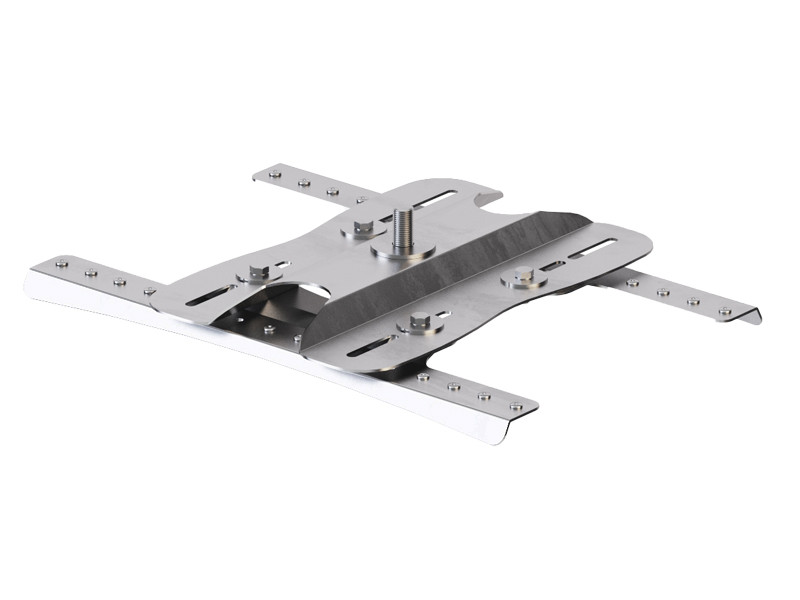

SHIELD
| CODE | material | H
[mm]
|
L
[mm]
|
measures
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
| SHIELDA4 | - | - | - | - | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
由...组成
